Курсовая работа 67: Проектирование и исследование механизмов машины для усталостных испытаний вариант Д

-50%

Описание

Проектирование и исследование механизмов машины для усталостных испытаний

Аннотация

Расчетно-пояснительная записка к курсовому проекту "Проектирование и исследование механизмов машины для усталостных испытаний» содержит 38 страниц машинописного текста, рисунки, таблицы.
В расчетно-пояснительной записке проведено проектирование механизмов машины для усталостных испытаний, определение действующих силовых факторов, исходя из закона его движения, расчет силовых факторов, действующих в кинематических парах механизма с учетом геометрии масс звеньев; проектирование цилиндрической эвольвентной зубчатой передачи, планетарного редуктора, расчет и исследование кулачкового механизма с поступательно движущимся толкателем.

Содержание

  • Аннотация...…………………………………………………………………………………..……..2
  • Техническое задание…………………………………………………………..…………………...4
  • Исходные данные……………………………………………….…………………………..……..5
  • Определение закона движения механизма……………………………………….….…………6
  • 1.1. Определение основных размеров механизма ………………………………………...………6
  • 1.2. Кинетическая схема механизма в заданном положении и траектории точек……..………..7
  • 1.3. Определение передаточных функций механизма……………….............................................8
  • 1.4. Определение суммарного приведенного момента инерции механизма………………….....9
  • 1.5. Определение приведенных моментов от сил сопротивления……………............................10
  • 1.6. Определение приведенного момента от движ. сил ………………...……………………….12
  • 1.7. Расчет необходимого момента инерции перв. группы звен. методом Мерцалова………...13
  • 1.8. Учет статической характеристики электродвигателя……………..........................................15
  • 1.9. Исследование движения по уравнению движения в дифференц. форме…………………...17
  • 2. Силовой расчет механизма…………………………………………...……………………….23
  • 2.1. Цели и задачи силового расчета……………………………………………………………....23
  • 2.2. Определение скоростей и ускорений звеньев………………………....……………………..23
  • 2.2.1. Построение плана скоростей…………………………………………………………….…..23
  • 2.2.2. Построение плана ускорений……………………………………...…..………………….…23
  • 2.3. Нахождение главных векторов сил и моментов инерции………...………………………....24
  • 2.4. Нахождение неизвестных сил и моментов...........................................................................…24
  • 3. Проектирование цилиндрической эвольвентной зубчатой передачи и планетарного редуктора……....….25
  • 3.1. Геометрический расчет эвольвентной зубчатой передачи внешнего зацепления...............25
  • 3.2. Проектирование станочного зацепления..................................................................................30
  • 3.3 Построение проектируемо зубчатой передачи.................................... ................................33
  • 3.4. Проектирование планетарного редуктора.................................................................................34
  • 4. Проектирование кулачкового механизма...............................................................................34
  • 4.1. Исходные данные и основные этапы проектирования.......................................................... 34
  • 4.2. Определение кинематических передаточных функций кулачкового механизма………….35
  • 4.3. Определение основных размеров кулачкового механизма.....................................................35
  • 4.4. Определение координат и построение профиля кулачка........................................................36
  • Заключение....................................................................................................................................... 37
  • Литература........................................................................................................................................ 38

Техническое задание

Проектирование и исследование механизмов машины для усталостных испытаний

Для изучения способности материалов сопротивляться переменным нагрузкам нестационарного режима используются специальные машины, схема одной из которых представлена на рисунке. В данной машине деформация образца 1 с заданной асимметрией прогиба воспроизводится двойным кулисным механизмом 8, 9, 10, 11 с изменяемыми параметрами (lBE, e). Кривошип 11 приводится в движение от реверсивного электродвигателя 15 постоянного тока через зубчатую передачу 14, 13. Заданная неравномерность хода поддерживается маховиком 12.
Частота приложения нагрузки регулируется за счет изменения скорости вращения вала электродвигателя. Число циклов нагружения образца измеряется счетчиком 22, который связан с электромотором через зубчатую передачу 13, 16 и планетарный редуктор 17, 18, 19, 20, 21.
Чистый изгиб образца 1 воспроизводится при помощи спец. устройства, состоящего из траверзы 7, звеньев 5, 6 зажимов с рычагами 2 и 2’ и касающихся опор 3, 4. последние позволяют зажимам 2 - 2’ вместе с рычагом большой жесткости свободно проворачиваться вокруг точки К при перемещении точки С кулисы. Величина этого перемещения при неизменном нагружении может меняться за счет перемещения опоры Е; за счет вертикального смещения этой же опоры (е≠0) обеспечивается асимметрия цикла нагружения. Благодаря большой жесткости рычагов 5, 6, 7 которого перемещение точки В звена 7 соответствует деформации образца у, величина которой пропорциональна действующей силе Р.
При установившемся режиме работы приведенный момент сил трения.
Смазка подвижных соединений осуществляется от масляного насоса 24 кулачкового типа, схема механизма которого представлена на рисунке. Привод кулачка осуществляется через зубчатую передачу 21, 23.

Исходные данные

Табл. 1


ц/п

Наименование параметра

Обозначение

Единица СИ

Численные значения для вариантов

А

1

Длинна стойки

LОЕ

м

0,42

2

Коэффициент изменения средней скорости кулисы

Kw

------

1,1

3

Внеосность

е

м

0,003

4

Отношение длин loe/lbe

------

------

5.4

5

Максимальная сила

Р

кгс

340

6

Частота вращения кривошипа 1

n11

об/мин

180

7

Коэффициент неравномерности вращения кривошипа 1

d

------

1/80

8

Максимальная деформация образца

у

м

0,005

9

Ориентировочный вес звена 9

q

Кгс/см

0,15

10

Вес звена 7

G7

кгc

3.2

11

Коэффициент полезного действия привода 11

n

-----

0.80

12

Маховой момент ротора электродвигателя

Imah

кгс·м2

0,44

13

Приведенный к валу кривошипа 11 момент инерции колес зубчатой передачи и планетарного редуктора, счетчика, насоса

I

Кгс·с2·м2

0,152

14

Угловая координата кривошипа (для силового расчета механизма)

j1

град

240

15

Число зубьев колес:

Z21

------

16

Z23

------

32

16

Модуль колес

m

мм

3

17

Передаточное отношение планетарного редуктора

uр

------

36

18

Ход толкателя

h

мм

--

19

Внеосность толкателя

е

м

0

20

Допустимый угол давления в кулачковом механизме

uдоп

град

30

21

Угол рабочего профиля кулачка

dр

град

360

Чертежи

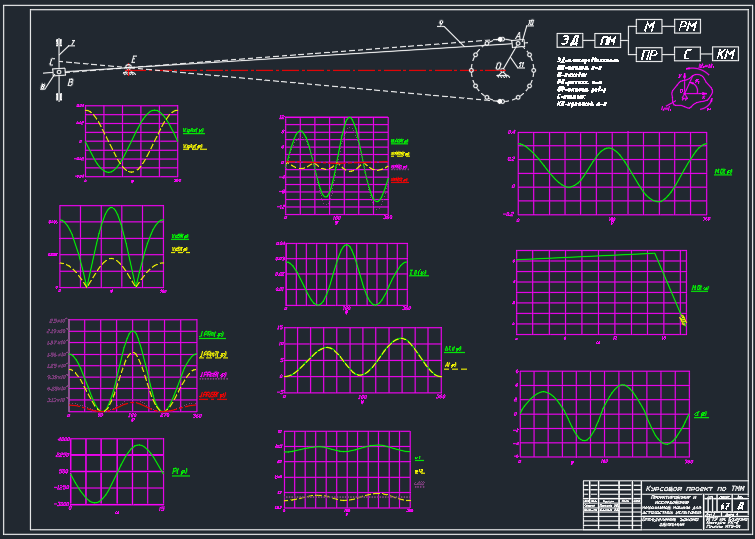

Лист 1 - Определение закона движения

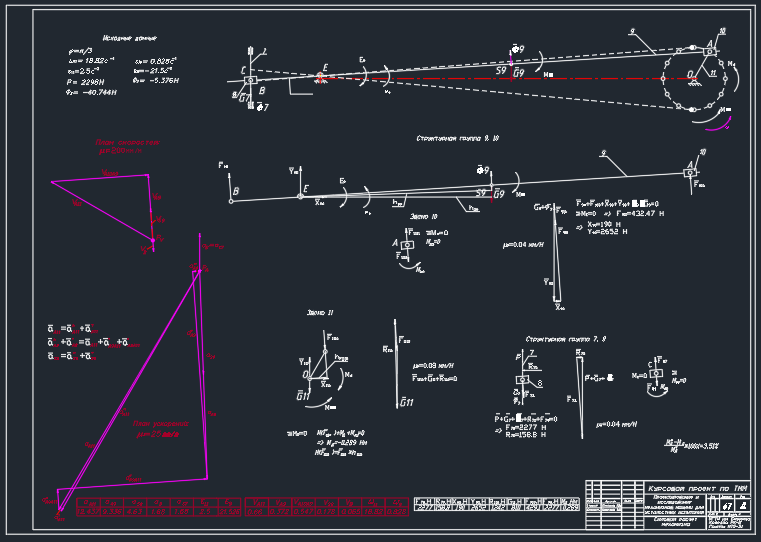

Лист 2 - Силовой расчет

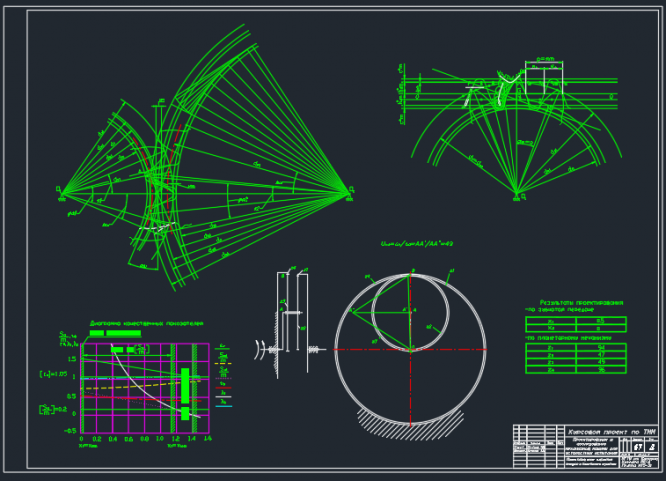

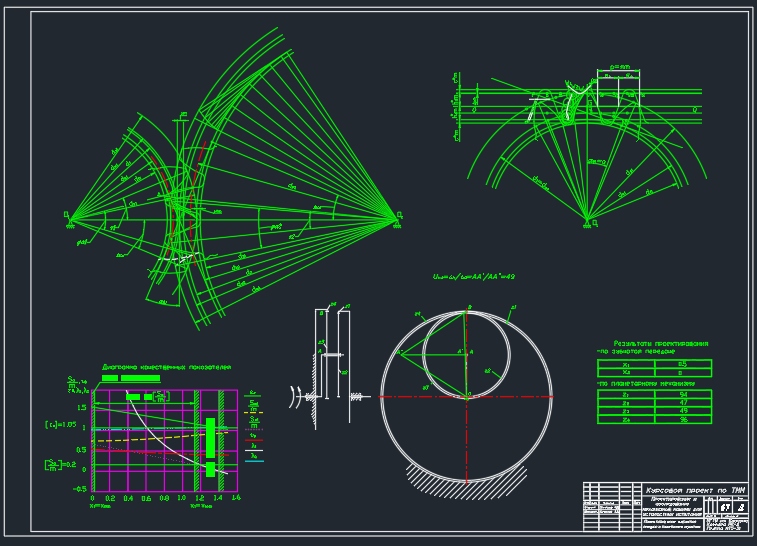

Лист 3 - Проектирование зубчатой передачи

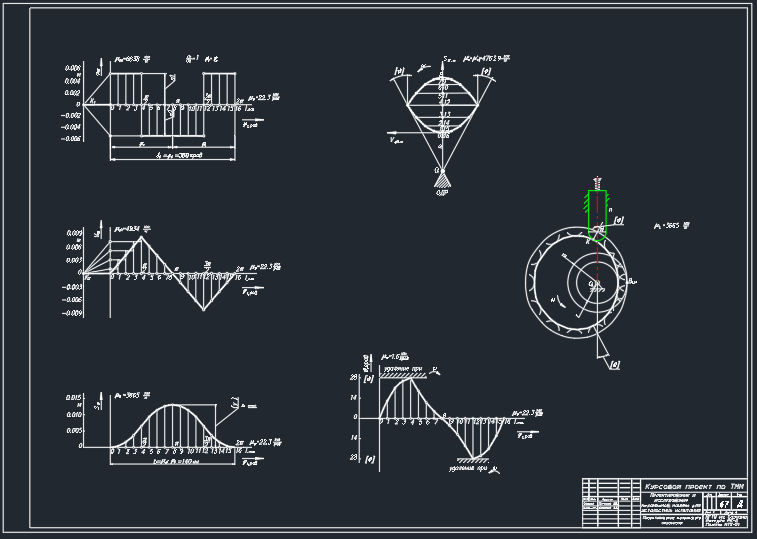

Лист 4 - Проектирование кулачкового механизма


Характеристики курсовой работы

Учебное заведение
Семестр
Номер задания
Вариант
Просмотров
397
Покупок
3
Качество
Идеальное компьютерное
Размер
1,93 Mb

Преподаватели

Список файлов

  • РПЗ.doc 811,5 Kb
  • Маткад - Лист 1.xmcd 1,59 Mb
  • Маткад - Лист 2.xmcd 61,95 Kb
  • Маткад - Лист 3.xmcd 697,11 Kb
  • Маткад - Лист 4.xmcd 65,03 Kb
  • Чертежи.dwg 1,16 Mb
