РГППУ; Лабораторная работа №2: Динамические характеристики типовых звеньев, Вариант 1
Описание
Вариант 1.
Лабораторная разбита на два файла (так требуют)

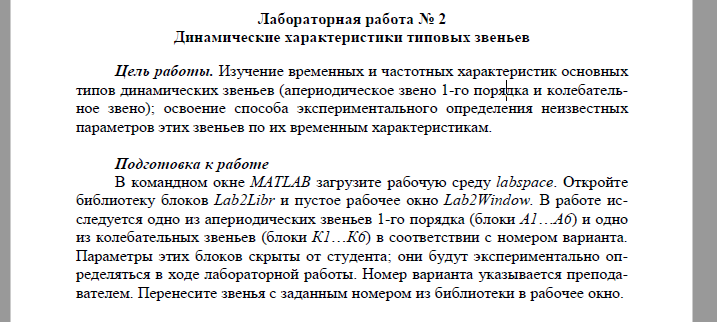

Лабораторная работа №2: Динамические характеристики типовых звеньев

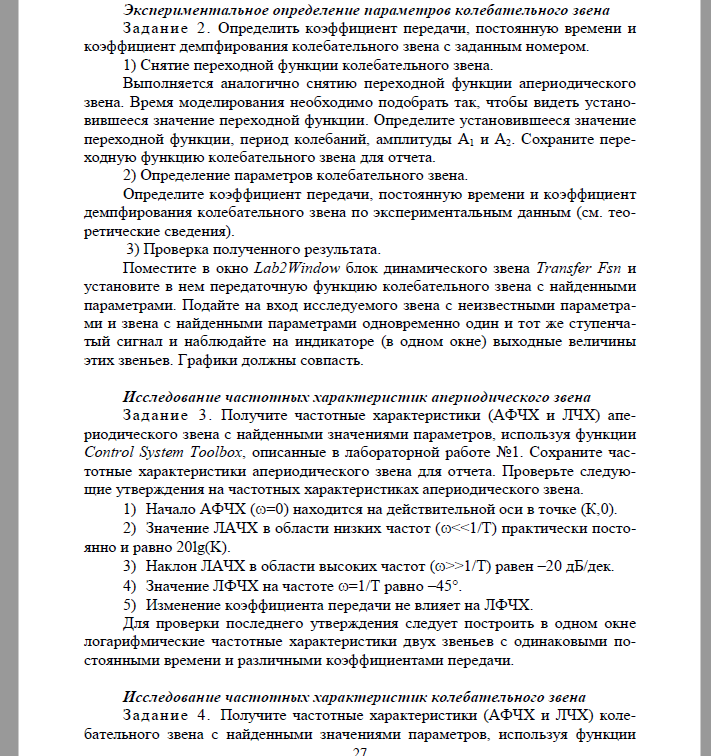

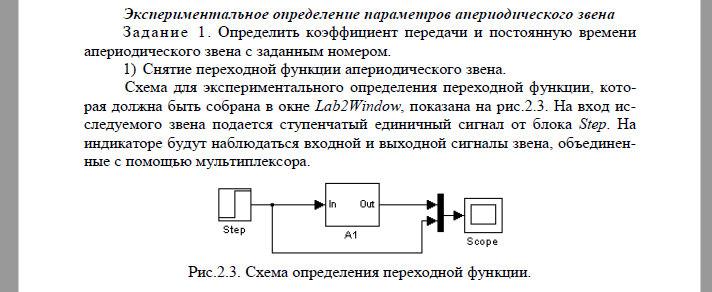

Показать/скрыть дополнительное описаниеРГППУ; Лабораторная работа №2: Динамические характеристики типовых звеньев Задание 1. Определить коэффициент передачи и постоянную времени апериодического звена с заданным номером. Задание 2. Определить коэффициент передачи, постоянную времени и коэффициент демпфирования колебательного звена с заданным номером. Задание 3. Получите частотные характеристики (АФЧХ и ЛЧХ) апериодического звена с найденными значениями параметров, используя функции Control System Toolbox, описанные в лабораторной работе №1. Сохраните частотные характеристики апериодического звена для отчета. Проверьте следующие утверждения на частотных характеристиках апериодического звена. Задание 4.

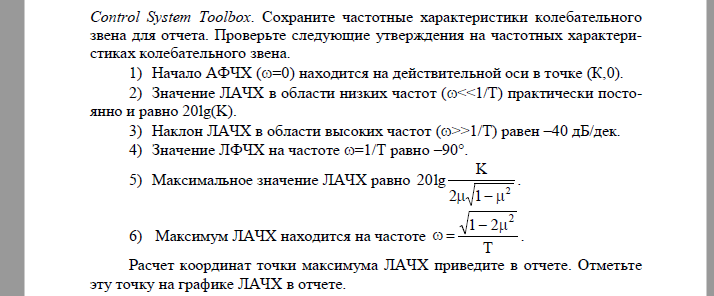

Получите частотные характеристики (АФЧХ и ЛЧХ) колебательного звена с найденными значениями параметров, используя функции Control System Toolbox. Сохраните частотные характеристики колебательного звена для отчета. Проверьте следующие утверждения на частотных характеристиках колебательного звена .
