Лабораторная работа 4: Принципы регулирования по отклонению вариант 4
Описание
ЦЕЛЬ РАБОТЫ
Изучить принципы регулирования по отклонению, выполнить эксперименты в «MATLAB»/«Simulink» с настройкой ПИД-регулятора, используемого в качестве прототипа устройства автоматики регулирования напряжения (АРН) синхронного генератора (СГ), изучить регуляторы по отклонению:
– пропорциональный («П»);
– пропорционально-дифференциальный («ПД»)»;
– пропорционально-интегральный («ПИ»);
– пропорционально-интегрально-дифференциальный («ПИД»).
ПРОГРАММА-ЗАДАНИЕ

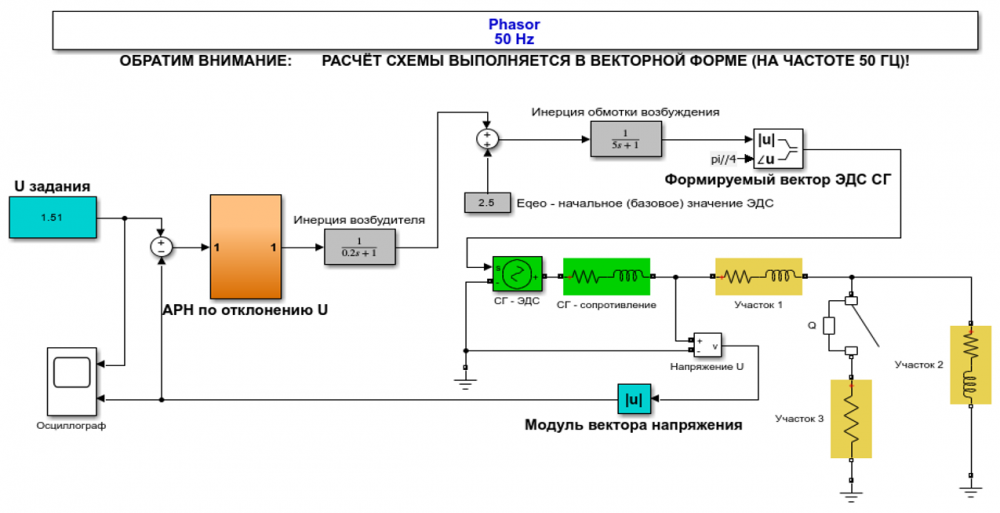

В данной лабораторной работе по варианту в соответствии со схемой, представленной на рисунке , необходимо выполнить эксперименты в «MATLAB»/«Simulink» с настройкой ПИД-регулятора, используемого в качестве прототипа устройства автоматики регулирования напряжения (АРН) синхронного генератора (СГ). Исходные данные приведены в таблице .
Таблица – Исходные данные для самостоятельного решения
Вариант | Коэффициент передачи звена «П» | Коэффициент передачи звена «Д» | Постоянная времени звена «Д» |
4 | - | 10 | 0.1 |
