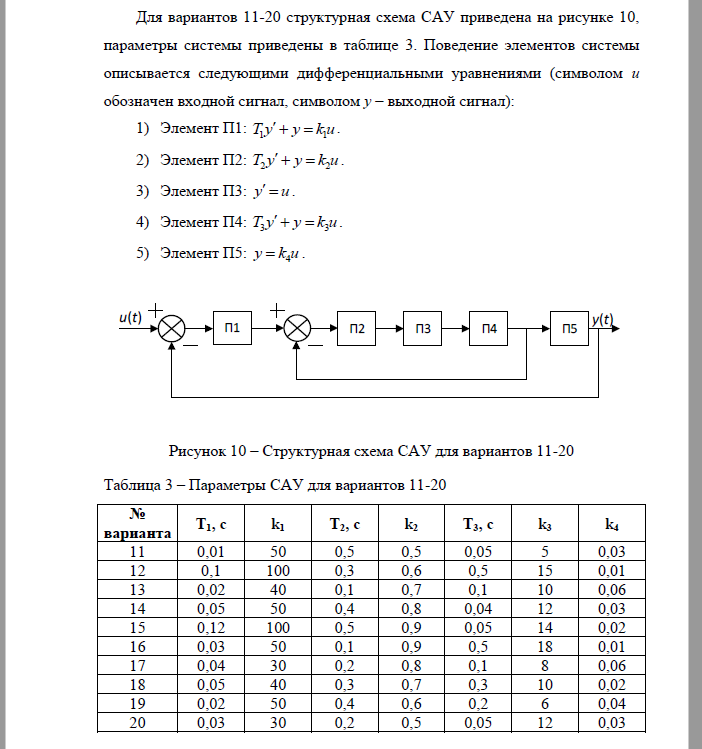

Вариант 11

1) По заданным уравнениям элементов системы определить их передаточные функции.
2) Путём эквивалентных преобразований привести систему к стандартному одноконтурному виду, определить передаточную функцию разомкнутой системы и замкнутой системы.
3) Для замкнутой системы получить модель в виде дифференциального уравнения, модель в операторной форме.
4) Для замкнутой системы получить модель в пространстве состояний.
5) Построить граф замкнутой системы.
6) Построить графики переходной и весовой характеристики замкнутой системы, определить прямые показатели качества.
7) Построить графики АЧХ, ФЧХ, АФЧХ, ЛАЧХ, ЛФЧХ замкнутой системы, определить частотные показатели качества.
8) Оценить устойчивость разомкнутой системы.
9) Построить графики АФЧХ, ЛАЧХ и ЛФЧХ разомкнутой системы, оценить устойчивость замкнутой системы, определить запасы устойчивости.
10) Оценить устойчивость, управляемость и наблюдаемость замкнутой системы.
11) Построить карту распределения нулей и полюсов замкнутой системы, определить спектральные показатели качества.
12) Сделать вывод по работе.
