Лабораторная работа: ЛР №17
Описание
Отчёт по лабораторной работе № 17
"Компьютерный анализ переходных процессов"
- Цель работы
- Рабочее задание

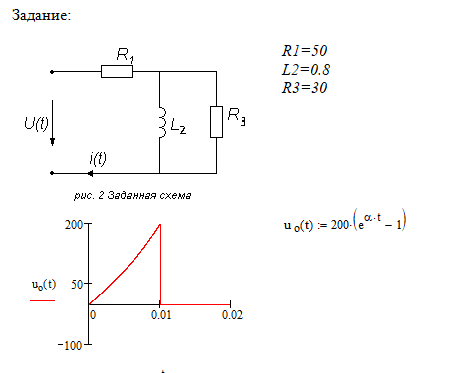

- Для полученного индивидуального задания составить, в общем случае, два уравнения: одно – основное – для определения переменной состояния цепи (тока катушки или напряжения конденсатора) и второе (при необходимости) – для искомого тока или напряжения элемента цепи.
- Записать выражение импульса задающего напряжения или тока, определенного своим графиком.
- Сделать заготовку лабораторной работы, содержащую исходные данные для ее выполнения на компьютере (записать стартовое значение переменной состояния цепи, дифференциальное уравнение в нормальной форме для переменной состояния цепи и при необходимости алгебраическое выражение искомого напряжения или тока).
- Открыть окно MathCAD на экране компьютера и создать рабочий документ.
- Пользуясь методическими указаниями и примером расчета ввести все необходимые значения и формулы в рабочий документ MathCAD, сохраняя его время от времени.
- Получить таблицу значений искомого напряжения или тока элемента цепи. Построить совмещенные графики заданного импульса напряжения или тока и искомой величины.
![]()
Характеристики лабораторной работы
Учебное заведение
Семестр
Просмотров
4
Качество
Идеальное компьютерное
Размер
196,33 Kb
