Задача: Для электрической цепи вариант 7

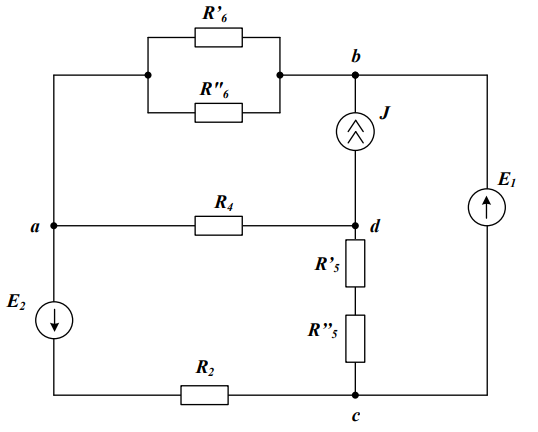

Для электрической цепи (Рис 1) Полагая, что в цепи с постоянными токами и напряжениями индуктивность имеет нулевое сопротивление, а ёмкость – нулевую проводимость, изобразить схему. Преобразовать схему до трёх контуров, заменив ветви с параллельными и последовательными соединениями резисторов на эквивалентные. Выбрать направления токов в ветвях схемы. В общем виде составить полную систему уравнений состояния цепи по законам Кирхгофа. Методом контурных токов определить токи всех ветвей и напряжение на источнике тока. Методом узловых потенциалов определить токи всех ветвей и напряжение на источнике тока. Составить баланс мощностей. Представить схему относительно ветви с R4 эквивалентным генератором и определить параметры Uxx, Rг, Iкз. Графически и аналитически определить ток в R4. Построить потенциальную диаграмму для любого замкнутого контура, не содержащего источника тока. Результаты расчётов свести в таблицу и сравнить между собо
