По найденным рабочим точкам заменить нелинейные элементы статическими сопротивлениями и рассчитать баланс активных мощностей
Новинка
Описание

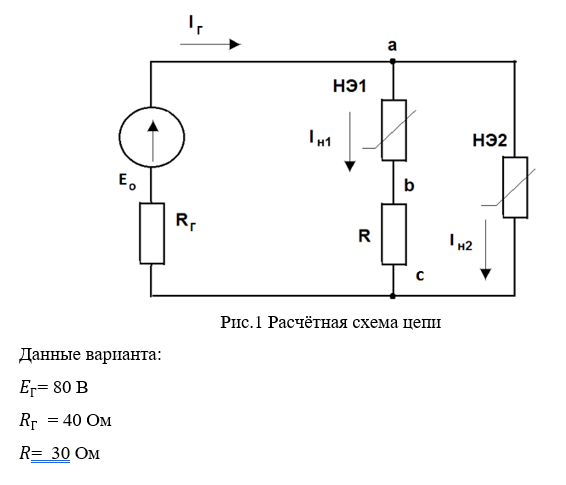

Согласно номеру своего варианта и заданным в табл. 2.4 параметрам требуется изобразить схему нелинейной цепи постоянного тока, для чего необходимо подключить к зажимам аb источника соответствующую часть схемы, состоящую из двух нелинейных элементов и линейного резистора. Вольтамперные характеристики нелинейных элементов 1 и 2 заданы.
Для полученной схемы необходимо рассчитать токи в ветвях и напряжения на нелинейных элементах.
По найденным рабочим точкам заменить нелинейные элементы статическими сопротивлениями и рассчитать баланс активных мощностей. Погрешность расчета для графического решения не должна превышать 3 %.
![]()
Для полученной схемы необходимо рассчитать токи в ветвях и напряжения на нелинейных элементах.
По найденным рабочим точкам заменить нелинейные элементы статическими сопротивлениями и рассчитать баланс активных мощностей. Погрешность расчета для графического решения не должна превышать 3 %.
Характеристики решённой задачи
Учебное заведение
ТПУПросмотров
1
Качество
Идеальное компьютерное
Размер
92,96 Kb
Список файлов
1.docx
![Картинка-подпись](https://s.studizba.com/z.php?f=/uploads/fotos/podpt_90043_47907.jpg&w=1632&h=400&t=1")
Если нужен другой вариант работы или отдельная задача из любой работы, пишите в комментарии
