Задача: Для измерения мощности трехфазной цепи с симметричным линейным напряжением U_Л= используются два ваттметра

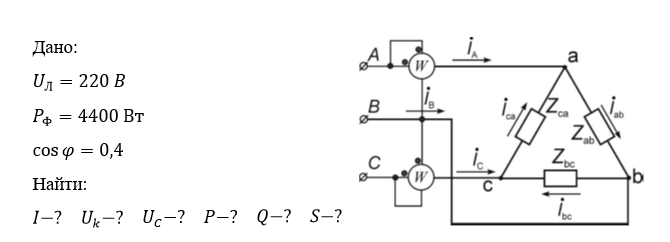

Для измерения мощности трехфазной цепи с симметричным линейным напряжением используются два ваттметра (Рис. 4.1). Приемник содержит симметричные активно-индуктивные сопротивления , соединенные треугольником. Мощность каждой фазы приемника равна при коэффициенте мощности cosφ. Требуется: 1) построить векторную диаграмму цепи; 2) по данным диаграммы вычислить показания каждого ваттметра; 3) убедиться, что сумма показаний ваттметров равна активной мощности трехфазного приемника.
