Задача 3.2: Анализ полностью несимметричной цепи вариант 84
Описание

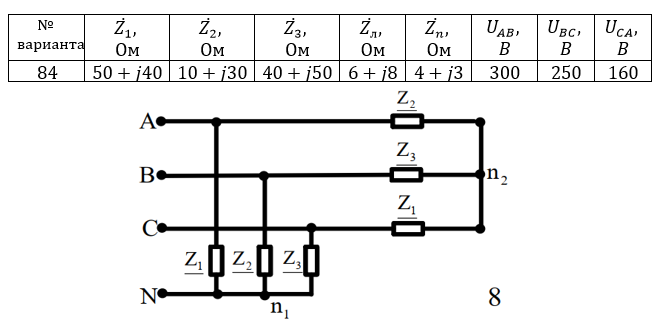

Для схемы с параметрами, подключенной к несимметричному трехфазному источнику, требуется:
1. Записать комплексные значения напряжений источника, для чего в масштабе построить треугольник линейных напряжений и, выбрав комплексные координатные оси, замерить аргументы комплексных величин. Фазные напряжения источника определить отрезками между точкой пересечения медиан (N) и вершинами (A, B, C) треугольника (возможен и аналитический расчет фазных напряжений).
2. Рассчитать все токи в цепи (в том числе ток КЗ) и напряжения всех элементов.
3. Проверить баланс мощности цепи; найти коэффициент мощности источника.
4. Построить векторную диаграмму напряжений (указав потенциалы точек A, B, C, N, a, b, c, n) и совмещенную с ней диаграмму токов.
5. Разложить аналитически линейные напряжения и линейные токи источника на симметричные составляющие. Проиллюстрировать графически сложение симметричных составляющих для получения самих линейных величин. Рассчитать коэффициенты несимметрии напряжений и токов источника.
1. Записать комплексные значения напряжений источника, для чего в масштабе построить треугольник линейных напряжений и, выбрав комплексные координатные оси, замерить аргументы комплексных величин. Фазные напряжения источника определить отрезками между точкой пересечения медиан (N) и вершинами (A, B, C) треугольника (возможен и аналитический расчет фазных напряжений).
2. Рассчитать все токи в цепи (в том числе ток КЗ) и напряжения всех элементов.
3. Проверить баланс мощности цепи; найти коэффициент мощности источника.
4. Построить векторную диаграмму напряжений (указав потенциалы точек A, B, C, N, a, b, c, n) и совмещенную с ней диаграмму токов.
5. Разложить аналитически линейные напряжения и линейные токи источника на симметричные составляющие. Проиллюстрировать графически сложение симметричных составляющих для получения самих линейных величин. Рассчитать коэффициенты несимметрии напряжений и токов источника.
