Задача 1.1: Линейные электрические цепи постоянного тока. вариант 39
Описание

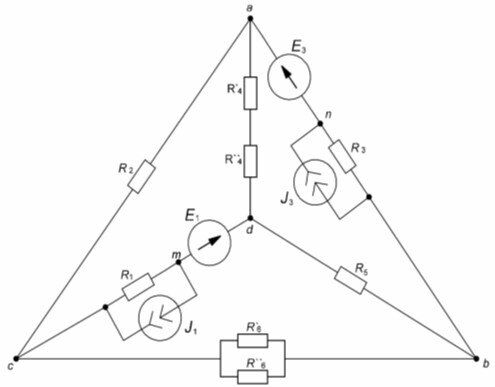

Для электрической схемы, изображенной на рис. 1 выполнить следующее:
- Упростить схему, заменив последовательно и параллельно соединенные резисторы четвёртой и шестой ветвей эквивалентными. Дальнейший расчёт вести для упрощенной схемы
- Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы.
- Определить токи во всех ветвях схемы методом контурных токов.
- Определить токи во всех ветвях схемы методом узловых потенциалов.
- Результаты расчета токов, выполненного двумя методами, свести в таблицу и сравнить их между собой.
- Составить баланс мощностей в исходной схеме (схеме с источником тока), вычислив суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).
- Определить ток I1 в заданной по условию схеме с источником тока, используя метод эквивалентного генератора.
- Построить потенциальную диаграмму для любого замкнутого контура, включающего в себя обе ЭДС.
-
![]()
Дано: |
R1 = 2,5 Ом R2 = 3,5 Ом R3 = 5 Ом R`4 = 1 Ом R``4 = 1 Ом R5 = 7,5 Ом R`6 = 14 Ом R``6 = 35 Ом E1 = 8В E3 = 15 В J1 = 0,2A J3 = 0A |
