Задача: Анализ симметричных трехфазных цепей
Описание
Анализ симметричных трехфазных цепей

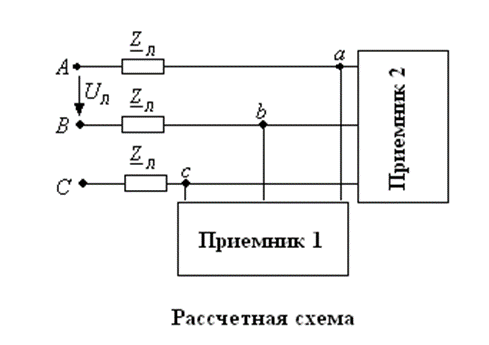

- Рассчитать заданный вариант симметричной трехфазной цепи, изображенной на рисунке 1, т.е. найти токи, напряжения и мощности всех участков, пользуясь методами преобразования цепи (в комплексной форме).
- Проверить правильность расчета по законам Кирхгофа для двух контуров исходной схемы и узловых точек нагрузки.
- Для схемы двух ваттметров, включенных в начале схемы, записать их показания и определить мощность, потребляемую рассматриваемой цепью.
- Поверить баланс активной, реактивной и полной мощностей. Сравнить суммарную активную мощность всех элементов и суммарное показание ваттметров.
- Определить вид и величину компенсирующего устройства, которое нужно подключить к цепи, чтобы на входе в цепь коэффициент мощности был равен заданному.
- На отдельном листе начертить заданную схему с указанием величины и характера сопротивлений отдельных участков, положительных направлений токов, напряжений и мощностей отдельных участков.
- Построить топографическую векторную диаграмму заданной трехфазной цепи, причем графически показать, удовлетворяется ли первый закон Кирхгофа для всех узлов. На диаграмме изобразить только те токи, которые протекают в заданной схеме, токи же и напряжения промежуточных эквивалентных схем не указывать.

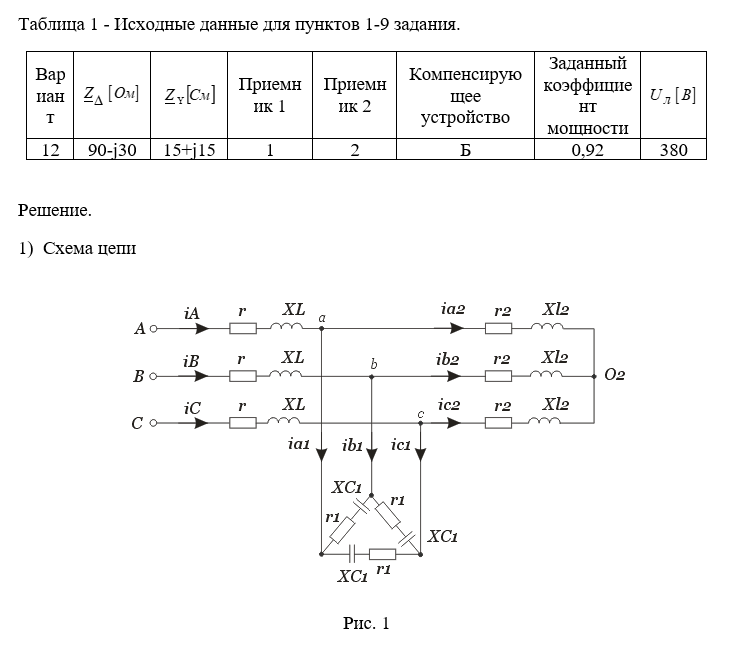

- Данные для расчета приведены в таблице 1.
- = 10+j10 Ом
- Соединенная по схеме звезда симметричная активно-индуктивная нагрузка получает электроэнергию от симметричного источника питания через линию электропередачи представленной П-образной схемой замещения (рисунок 4). Значения Uл источника питания, полная мощность и коэффициент мощности нагрузки (для расчета параметров нагрузки использовать напряжение источника питания), Zл и Y приведены в таблице 2.
- Построить ТВД и ВДТ для исходной схемы, а также в случае если G=0 и в случае G=B=0. Сделать заключение о причине изменения ТВД и ВДТ. Записать уравнения по первому закону Кирхгофа в начале и конца ЛЭП для всех случаев.
