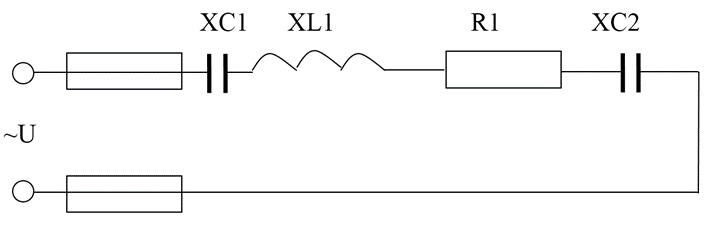

Цепь переменного тока содержит резистор R₁=8 Ом, индуктивность ХL1=12 Ом, емкости ХС1=4 Ом и ХС2=2 Ом, включенные последовательно. Активная мощность цепи Р = 200 Вт. Схема цепи приведена на рис. 7.

Начертить схему цепи и определить следующие величины, относящиеся к данной цепи:

1) полное сопротивление Z;

2) напряжение U;

3) ток I;

4) угол сдвига фаз φ (по величине и знаку);

4) реактивную Q и полную S мощности цепи.

Начертить в масштабе векторную диаграмму цепи и пояснить ее построение.
