Симметричная трехфазная цепь питается от трехфазного генератора с симметричной системой ЭДС, фазные обмотки которого соединены в звезду. Методом симметричных составляющих определить фазные токи IА, Iв ,Iс и фазные напряжения Uл,
Описание
Симметричная трехфазная цепь питается от трехфазного генератора с симметричной системой ЭДС, фазные обмотки которого соединены в звезду.
Методом симметричных составляющих определить фазные токи IА, Iв ,Iс и фазные напряжения Uл, UB,Uc несимметричного участка и построить векторные диаграммы найденных фазных токов и напряжений и их симметричных составляющих.

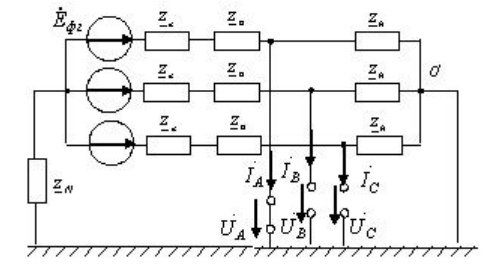

При выполнении РГЗ составить трехфазную схему, в которой указать конкретные схему несимметричного участка и схему соединения приемника, соответствующие заданному варианту.
Исходные данные:
Вид повреждения линии – короткое замыкание фаз B и C на землю.
Egf := 127
Zgl := i -78 Zll := 9 + i -6 Znl := 80 + i -70
Zg2 := i -75 Z12 := 7 + i -4 Zn2 := 90 + i -80
ZgO := i -65 Z10 := 5 + i -3 ZnO := 25 + i -15
ZN:=5
120-deg-i a:= e
Характеристики решённой задачи
Список файлов
- Задача.doc 922,5 Kb
