В комбинационной схеме на рисунке ниже определить сигналы на выходах логических элементов и на выходах Y1, Y2, Y3 при значениях сигналов на входах согласно варианту №7: Х1 = 0 ; Х2 = 0 ; Х3 = 1 ; Х4 = 1 ; Х5 = 1
Описание

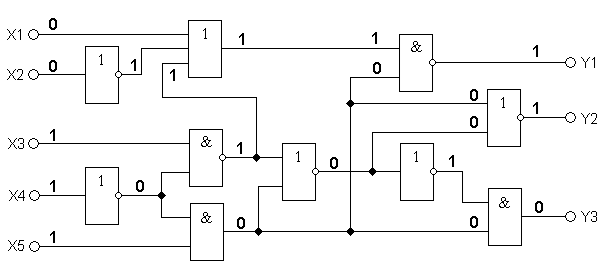

В комбинационной схеме на рисунке ниже определить сигналы на выходах логических элементов и на выходах Y1, Y2, Y3 при значениях сигналов на входах согласно варианту №7:
Х1 = 0 ; Х2 = 0 ; Х3 = 1 ; Х4 = 1 ; Х5 = 1
Характеристики решённой задачи
Номер задания
Вариант
Просмотров
1
Качество
Идеальное компьютерное
Размер
85 Kb
Список файлов
Задача.doc
