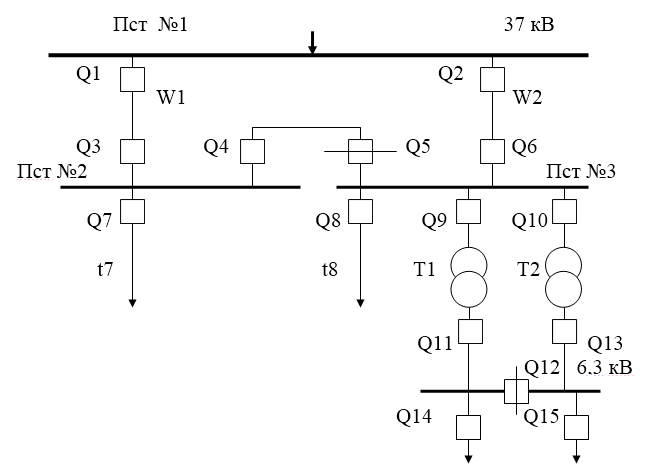

Для схемы, показанной на рисунке, предложить виды устройств релейной защиты и указать места их установки. Выбрать точки короткого замыкания и рассчитать сопротивления до них в различных режимах, нужных для расчета параметров срабатывания защит и их ч
Описание
Для схемы, показанной на рисунке, предложить виды устройств релейной защиты и указать места их установки. Выбрать точки короткого замыкания и рассчитать сопротивления до них в различных режимах, нужных для расчета параметров срабатывания защит и их чувствительности. Рассчитать время выдержки всех защит. Выключатели Q5 и QB12 в нормальном режиме отключены. Ступень селективности Dt=0,5 с. Сопротивление линий и трансформаторов, а также сопротивление системы указаны в таблице в относительных единицах для вариантов, соответствующих последним цифрам шифров студентов.
В таблице указаны также время срабатывания защит t7, t8, t14, t15 выключателей Q7, Q8, Q14, Q15 соответственно и мощности трансформаторов Sт1 ном, Sт2 ном.
НомерВарианта | хс | xW1 | xW2 | xW3 | хт | Sт1ном = Sт2ном МВ*А | t7c | t8 c | t14 c | t15 c |
9 | 0,09 | 0,2 | 0,25 | 0,25 | 3 |
10 | 0,9 | 1 | 1 | 0,8 |
