Лабораторная работа 4: Резонанс напряжений

ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №4

ПО ДИСЦИПЛИНЕ

«ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ»

РЕЗОНАНС НАПРЯЖЕНИЙ

Цель работы: экспериментальное исследование последовательной цепи, состоящей из индуктивной катушки и конденсатора (рис. 1).

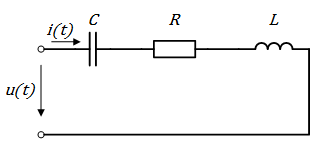

Рис. 1 – Схема исследуемой цепи

1. Подготовка к работе.

1.2. По заданным параметрам индуктивной катушки R и L рассчитаем резонансную ёмкость конденсатора на частоте 50 Гц при последовательном включении в цепь.

Табл.1 – Параметры цепи

Емкость рассчитывается из условия резонанса напряжений ():

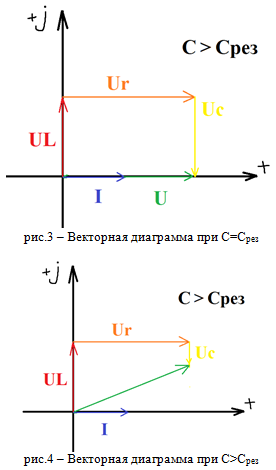

1.2. Качественно построенные векторные диаграммы исследуемой цепи (рис.1) для различных значений емкости C представлены на рис.2-4.
