Лабораторная работа 3: Конденсатор в цепи переменного тока

ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №3

ПО ДИСЦИПЛИНЕ

«ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОТЕХНИКИ»

КОНДЕНСАТОР В ЦЕПИ ПЕРЕМЕННОГО ТОКА

Цель работы: Экспериментальное изучение неразветвленной цепи, содержащей конденсатор и резистор (рис.1), и сопоставление некоторых характеристик этой цепи, полученных расчетным и опытным путями.

Варианты параметров цепи указаны в табл. 1.

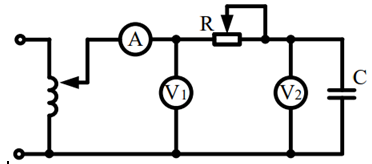

Рис.1. – Схема исследуемой цепи

Табл. 1 – Параметры элементов цепи

1. Подготовка к работе.

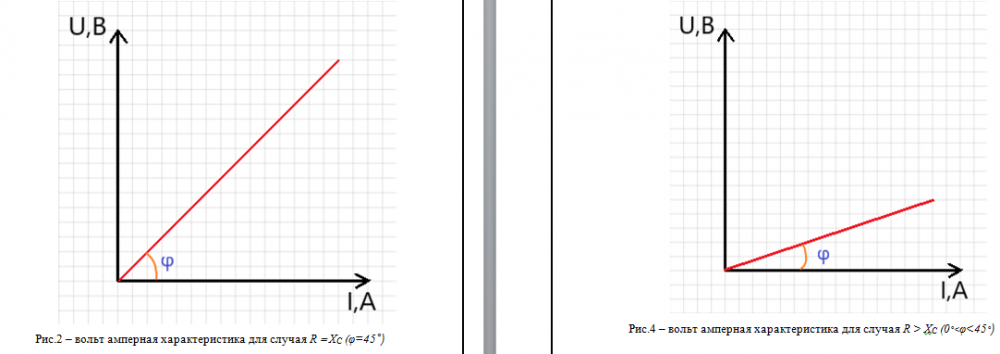

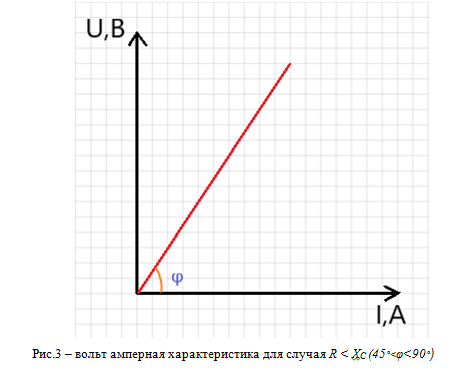

1.1. Для установки соотношений R = X_С, R < X_С, R > X_С необходимо сравнить значения на V₁ и на V₂. Для случая, когда R = X_С (рис.2), показания вольтметров должны быть равны. Для случая, когда R < X_С (рис.3), показания V₁ должны быть меньше показаний V₂. Для случая, когда R > X_С (рис.4), показания V₁ должны быть больше показаний V₂.

1.2.Параметры цепи рассчитываются по формулам:

1.3. Известны сопротивление R и емкость C, сопротивление рассчитывается из условия j = -45° при частоте 50 Гц. По известным R и C рассчитать и построить зависимости реактивного X и полного Z сопротивлений цепи в функции частоты в диапазоне от 40 до 120 Гц (рекомендуется эти графики строить в общих осях). То же - для активной G , реактивной B и полной Y проводимостей в том же диапазоне частоты.

Рассчитаем R при j = -45° при частоте 50.
