ЛР №17 - "Исследование переходных процессов в цепях второго порядка, структура которых вследствие коммутации периодически изменяется; определение влияния значений элементов цепи на характер переходных процессов"

• Цель работы: исследование переходных процессов в цепях второго порядка, структура которых вследствие коммутации периодически изменяется; определение влияния значений элементов цепи на характер переходных процессов.
• Элементы и приборы: Источник постоянного напряжения с регулируемой ЭДС Е₂ = 0-24 В. С внутренним сопротивлением R_вт=2 Ом; электронный ключ с частотой коммуникации f=50 Гц; резистор R₂ =50 Ом; блок переменного сопротивления R₄ =1 – 999 Ом; резисторы R₂=50 Ом, R₃=100 Ом, R ₆=300 Ом, катушка индуктивности L₁ с активным сопротивлением R_к1; конденсатор C₁₅ = 1 мкФ; двухканальный осциллограф.

Экспериментальная часть

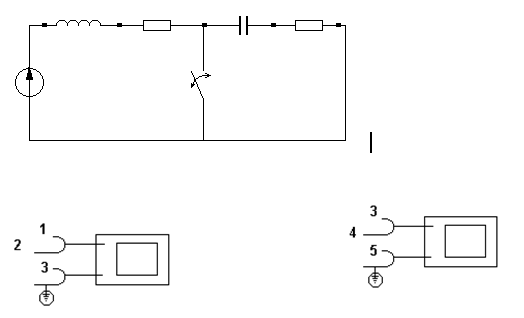

1. а) Собрать цепь по схеме рис. 48, а, входное напряжение источника

б) Подключить осциллограф по схеме рис. 48, б и зарисовать с экрана кривые напряжения U_R и U_L.
в) Подключить осциллограф по схеме рис. 48, в и зарисовать с экрана кривые напряжения U_R и U_С.

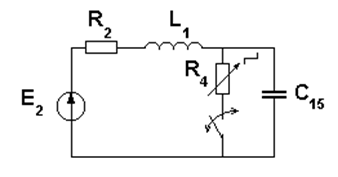

2. Собрать цепь по схеме рис. 49(R₄=100 Ом, входное напряжение источника U =10 В).
3. Подключить один из каналов осциллографа параллельно конденсатору C₁₅ , затем к резистору R₂ и зарисовать с экрана кривые изменения напряжений U_R ,U_C для двух положений электронного ключа.
4. Для схемы рис. 49 рассчитать такое значение R₄ , при котором при размыкании и замыкании электронного ключа переходные процессы имеют колебательный характер.
5. Установить полученное значение R₄ . Повторить п.3., C₄ = 2 мкФ, тогда R₄=1000 Ом.
