Лабораторная работа: ЛР №13

Экспериментальная часть

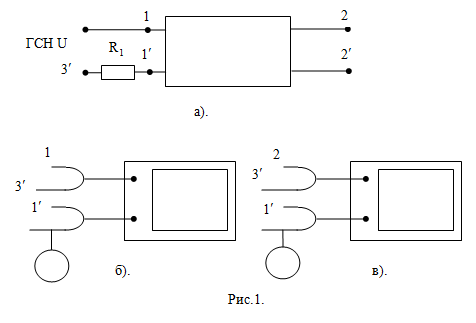

• Для исследования режима холостого хода четырёхполюсника при прямой передачи энергии, собрать цепь по схеме рис. 1, а.

• Подключить к клеммам 1 и 2 цепи рис. 1, а генератор, настроенный на частоту f = 2000 Гц; к клеммам подключить цифровой вольтметр. Вращением ручки генератора «Регулировка вых.», установить напряжение на входе четырёхполюсника = 10 В.
• Измерить напряжение на резисторе и напряжение между клеммами . Результаты записать в таблицу №1.
• Определить угол сдвига фаз между напряжением и током ; угол сдвига фаз между напряжением и током . Для измерения и подключить к цепи на рис. 1 а, осциллограф, по схемам на рис. 1 б и в соответственно. Результаты записать в таблицу №1.
• Для исследования режима короткого замыкания четырёхполюсника соединить проводником (закоротить) клеммы и повторить п. 2 – 4, исключив из п.3 измерение напряжения , а из п.4 – измерение угла . Результаты записать в таблицу №1.

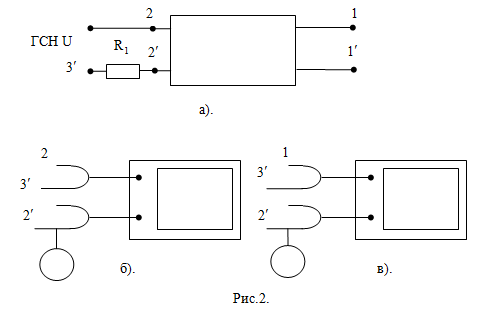

• Для исследования при обратной передаче энергии, собрать цепь по схеме на рис. 2 а.

• Установить напряжение = 10 В. Измерить на резисторе и напряжение на клеммах . Результаты записать в таблицу №2.
• Измерить углы и , подключив к исследуемому четырёхполюснику осциллограф по схеме на рис. 2 б и в. Результаты записать в таблицу №2.
• Для исследования режима короткого замыкания четырёхполюсника соединить проводником (закоротить) клеммы и повторить п. 7 – 8, исключив из п.7 измерение напряжения , а из п.8 – измерение угла . Результаты записать в таблицу №2.

• Используя результаты измерений п. 2 – 9, вычислить характеристические сопротивление четырёхполюсника в комплексной форме .
