ДЗ: Контрольная работа

Задача 1 РАСЧЕТ РАЗВЕТВЛЕННОЙ ЦЕПИ ПОСТОЯННОГО ТОКА С ОДНИМ ИСТОЧНИКОМ ПИТАНИЯ

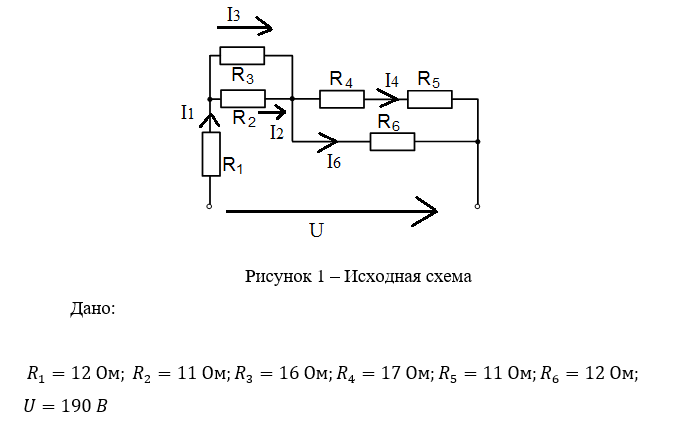

Определить эквивалентное сопротивление электрической цепи постоянного тока (рис. 1) и распределение токов по ветвям.


Задача 2 РАСЧЕТ ПОСЛЕДОВАТЕЛЬНОЙ ЦЕПИ ПЕРЕМЕННОГО ТОКА, СОДЕРЖАЩЕЙ АКТИВНОЕ, ИНДУКТИВНОЕ И ЕМКОСТНОЕ СОПРОТИВЛЕНИЯ

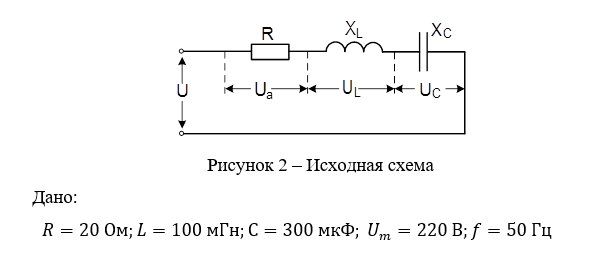

Катушка с активным сопротивлением и индуктивностью L соединена последовательно с конденсатором емкостью C и подключена к источнику переменного тока с частотой f и амплитудным значением напряжения Определить действующее значение тока, полное сопротивление цепи, полную, активную и реактивную мощности. Построить векторную диаграмму токов и напряжений, треугольник сопротивлений и мощностей. Определить частоту тока при резонансе напряжений.
Задача 3 РАСЧЕТ ТРЕХФАЗНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ПРИ СОЕДИНЕНИИ НАГРУЗКИ ПО СХЕМЕ «ЗВЕЗДА»

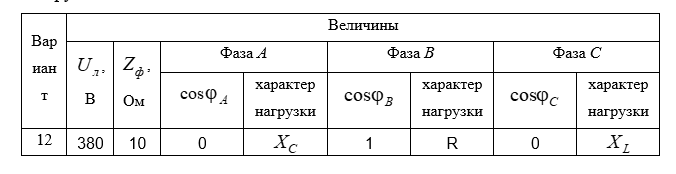

Три потребителя электроэнергии, имеющие одинаковые полные сопротивления фаз , соединены по схеме «звезда» и включены в четырехпроводную трехфазную сеть с системой симметричных линейных напряжений . Для своего варианта задания определить токи по фазам и в нейтральном проводе , а также мощность P трехфазной цепи с учетом данных, приведенных в табл. 3. Составить электрическую систему питания. Построить векторную диаграмму напряжений и токов с учетом характера их нагрузки.
Задача 4 РАСЧЕТ МАГНИТНОЙ ЦЕПИ ПОСТОЯННОГО ТОКА

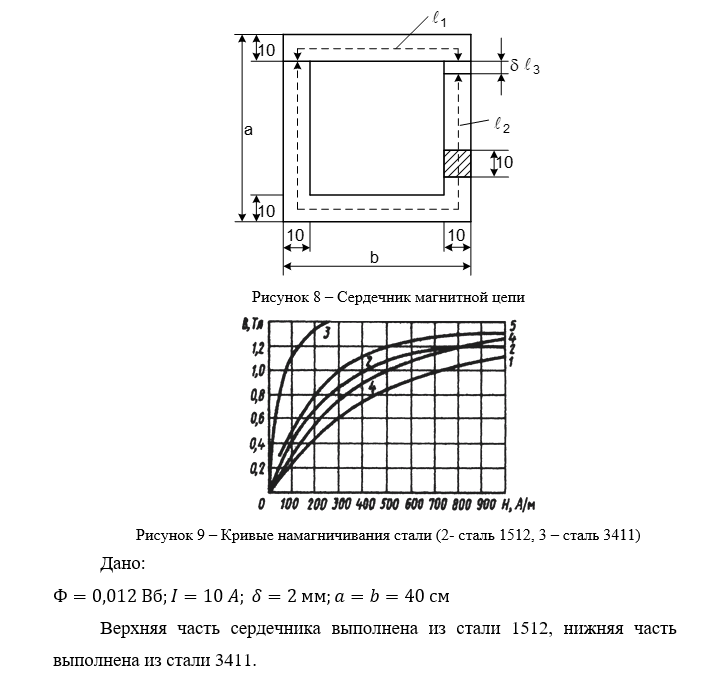

Сколько витков надо намотать на сердечник (рис. 7) для получения магнитного потока Ф при токе обмотки I? Верхняя и нижняя часть сердечника выполнены из материала согласно задания. Толщина сердечника равна 10 см. Составить эквивалентную электрическую схему рассматриваемой магнитной цепи.
