ДЗ: Анализ электрического состояния линейных электрических цепей постоянного тока

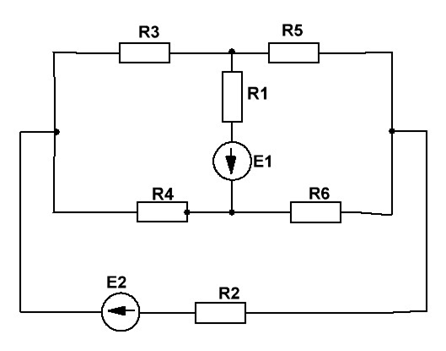

Задача 1.1. Для электрической цепи, схема которой изображена на рисунках 1.1. - 1.30, выполнить следующее:
1. Составить на основании законов Кирхгофа систему уравнений для определения токов во всех ветвях цепи.
2.Исключить источник ЭДС Е₂ и для полученной цепи определить токи в ветвях по методу эквивалентных преобразований.
3. В исходной цепи с двумя источниками ЭДС принять сопротивление R₅=¥ и для полученной цепи:
а) определить токи во всех ветвях методом двух узлов;
б) рассчитать токи в ветвях методом наложения;
в) составить баланс мощности;
г) определить ток в ветви с источником ЭДС Е₂ методом эквивалентного генератора;
д) построить потенциальную диаграмму для замкнутого контура, включающего обе ЭДС.
