ДЗ: Расчет динамической устойчивости. Устойчивость нагрузки электроэнергетических систем

1. Для заданной электроэнергетической системы, при возникновении заданного несимметричного КЗ на линии W2 в точках K1 или K2 и последующем его отключении, необходимо:
а) определить параметры схемы замещения в аварийном и послеаварийном режимах;
6) построить динамические характеристики мощности системы; в) определить предельный/максимальный угол и время отключения заданного вида КЗ в заданной точке;
г) определить, сохранится ли устойчивость при возникновении двухфазного КЗ в заданной точке, с переходом двухфазного КЗ в трехфазное через время t₁, соответствующее углу нагрузки δ₁; и последующее отключение КЗ через время t₂, соответствующее углу нагрузки δ₂.
2. Провести расчет устойчивости узла нагрузки при отключении

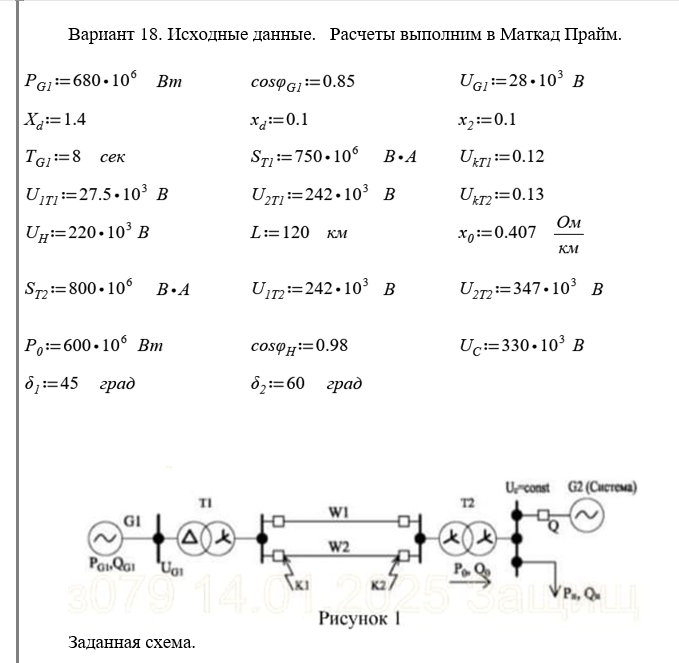

выключателя Q (рисунок 1) по критерию устойчивости по напряжению при условиях:
1.Две линии находятся в работе, генераторы оснащены АРВ ПД.

1. Одна линия отключена, генераторы оснащены АРВ ПД.
2. Одна линия отключена, генераторы не имеют АРВ.

Провести расчет устойчивости узла нагрузки при отключении выключателя Q (рисунок 1) по критерию устойчивости приращению реактивной мощности для случаев:

1. Генераторы без АРВ.
2. Генераторы оснащены АРВ ПД.
3. Генераторы оснащены АРВ СД.

Построить зависимости О_H=f(U), О_Г,=f(U), ΔQ=f(U).
В обоих случаях требуется определить критическое напряжение на шинах нагрузки и коэффициент запаса устойчивости по напряжению
Статические характеристики нагрузки по напряжению принять в следующем виде:
