ДЗ: Для цепи постоянного тока, изображенной на рисунке, определить токи, напряжения и мощности на всех участках схемы
Описание

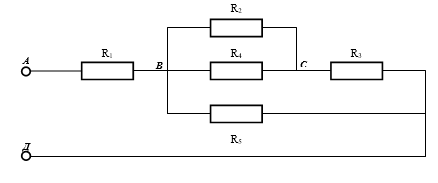

Для цепи постоянного тока, изображенной на рисунке, определить токи, напряжения и мощности на всех участках схемы
Исходные данные для решения задачи:
R1 = 3 Ом, R2 = 12 Ом, R3 = 12 Ом, R4 = 24 Ом, R5 = 30 Ом, UВС = 96 В.

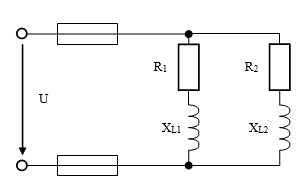

Цепь переменного тока содержит различные элементы (резисторы, индуктивности, емкости), образующие параллельные ветви.
Схема цепи представлена на рисунке.
Исходные данные для решения задачи:
R1 = 6 Ом, R2 = 3 Ом, XL1 = 8 Ом, XL2 = 4 Ом, P2 = 300 Вт.
Начертить схему цепи и определить следующие величины:

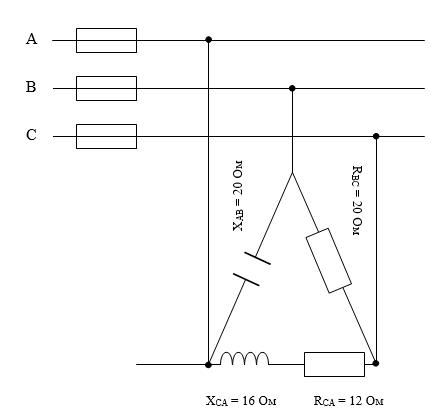

В трехфазную трехпроводную сеть с линейным напряжением Uном = 660 В включили «треугольником» разные по характеру сопротивления.
Определить: фазные токи, активную, реактивную и полную мощности, потребляемые цепью.
В масштабе построить векторную диаграмму цепи, из которой графическим методом определить значения линейных токов.
Для питания пониженным напряжением цепей управления электродвигателями на пульте установлен однофазный двухобмоточный трансформатор номинальной мощности Sном = 1600 ВА. Номинальные напряжения обмоток Uном1 и Uном2 = 12 В.
Номинальные токи в обмотках Iном1 и Iном2. Коэффициент трансформации равен К = 31,6. Числа витков обмоток w1 = 770 и w2. Магнитный поток в магнитопроводе Фм. Частота тока в сети f = 50 Гц.
Трансформатор работает с номинальной нагрузкой. Потерями в трансформаторе можно пренебречь.
Используя данные трансформатора, определить все неизвестные величины.
Начертить схему включения такого трансформатора в сеть.
Ко вторичной обмотке трансформатора присоединить нагрузку в виде обычного резистора Rн. Для включения и отключения нагрузки предусмотреть рубильник, а для защиты сетей от токов короткого замыкания включить в цепь обмоток предохранители.
Исходные данные для решения задачи:
R1 = 3 Ом, R2 = 12 Ом, R3 = 12 Ом, R4 = 24 Ом, R5 = 30 Ом, UВС = 96 В.

Схема цепи представлена на рисунке.
Исходные данные для решения задачи:
R1 = 6 Ом, R2 = 3 Ом, XL1 = 8 Ом, XL2 = 4 Ом, P2 = 300 Вт.
Начертить схему цепи и определить следующие величины:
- токи I1 и I2 в обеих ветвях;
- ток I в неразветвленной части цепи;
- напряжение U, приложенное к цепи;
- активную Р, реактивную Q и полную мощности для всей цепи.

Определить: фазные токи, активную, реактивную и полную мощности, потребляемые цепью.
В масштабе построить векторную диаграмму цепи, из которой графическим методом определить значения линейных токов.

Номинальные токи в обмотках Iном1 и Iном2. Коэффициент трансформации равен К = 31,6. Числа витков обмоток w1 = 770 и w2. Магнитный поток в магнитопроводе Фм. Частота тока в сети f = 50 Гц.
Трансформатор работает с номинальной нагрузкой. Потерями в трансформаторе можно пренебречь.
Используя данные трансформатора, определить все неизвестные величины.
Начертить схему включения такого трансформатора в сеть.
Ко вторичной обмотке трансформатора присоединить нагрузку в виде обычного резистора Rн. Для включения и отключения нагрузки предусмотреть рубильник, а для защиты сетей от токов короткого замыкания включить в цепь обмоток предохранители.
