ДЗ: Анализ разветвленной цепи постоянного тока
Описание
Исходные данные.

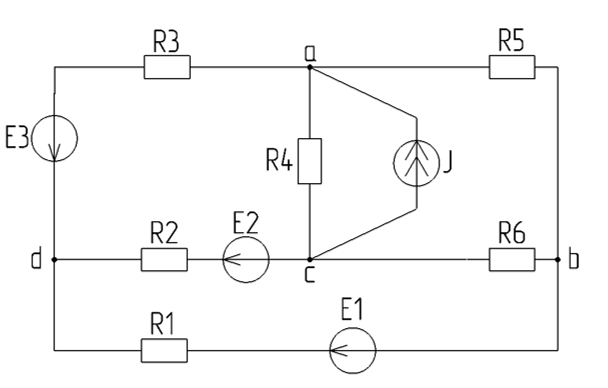

Цепь находиться под воздействием источников ЭДС и постоянного тока. Схема цепи представлена на рисунке 1. Номинальные значения источников ЭДС, источника тока и сопротивлений представлены в таблице 1.
Для метода ЭКГ ветвь №5.
![]()
Для заданной схемы необходимо выполнить следующее:
1. Начертить схему своего варианта и задать произвольные направления искомым токам.
2. Найти все токи, поочередно используя законы Кирхгофа, метод контурных токов и метод узловых потенциалов.
3 Найти ток в одной заданной ветви методом эквивалентного генератора.
4. Результаты расчета токов свести в одну таблицу и сравнить.
5. Определить напряжения на зажимах резисторов и источниках тока.
6. Выполнить проверку расчета токов, используя уравнение баланса мощности.
Цепь находиться под воздействием источников ЭДС и постоянного тока. Схема цепи представлена на рисунке 1. Номинальные значения источников ЭДС, источника тока и сопротивлений представлены в таблице 1.
Для метода ЭКГ ветвь №5.
Для заданной схемы необходимо выполнить следующее: 1. Начертить схему своего варианта и задать произвольные направления искомым токам.
2. Найти все токи, поочередно используя законы Кирхгофа, метод контурных токов и метод узловых потенциалов.
3 Найти ток в одной заданной ветви методом эквивалентного генератора.
4. Результаты расчета токов свести в одну таблицу и сравнить.
5. Определить напряжения на зажимах резисторов и источниках тока.
6. Выполнить проверку расчета токов, используя уравнение баланса мощности.
| Наименование параметра | Значение |
| Активное сопротивление первой ветви | 15 |
| Активное сопротивление второй ветви | 9 |
| Активное сопротивление третей ветви | 8 |
| Активное сопротивление четвертой ветви | 16 |
| Активное сопротивление пятой ветви | 16 |
| Активное сопротивление шестой ветви | 11 |
| ЭДС в первой ветви | 9 |
| ЭДС в второй ветви | 14 |
| ЭДС в третей ветви | 21 |
| Источник тока | 5 |
Характеристики домашнего задания
Просмотров
1
Качество
Идеальное компьютерное
Размер
610,65 Kb
Список файлов
Электрическая цепь.docx
