ДЗ: Анализ резистивных цепей постоянного тока вариант 2
Описание
Анализ резистивных цепей постоянного тока
- Записать уравнения по законам Кирхгофа. Решив полученную систему уравнений, определить токи и напряжения ветвей.
- Составить узловые уравнения цепи в матричной форме. Решив составленные уравнения, рассчитать токи во всех ветвях исходной цепи.
- Результаты расчетов свести в таблицу.
- Рассчитать ток в ветви с резистором методом эквивалентного генератора.
- Определить, при каком сопротивлении резистора в нем выделяется максимальная мощность.
- Построить графики зависимостей тока, напряжения и мощности, выделяемой в резисторе при изменении сопротивления от до .

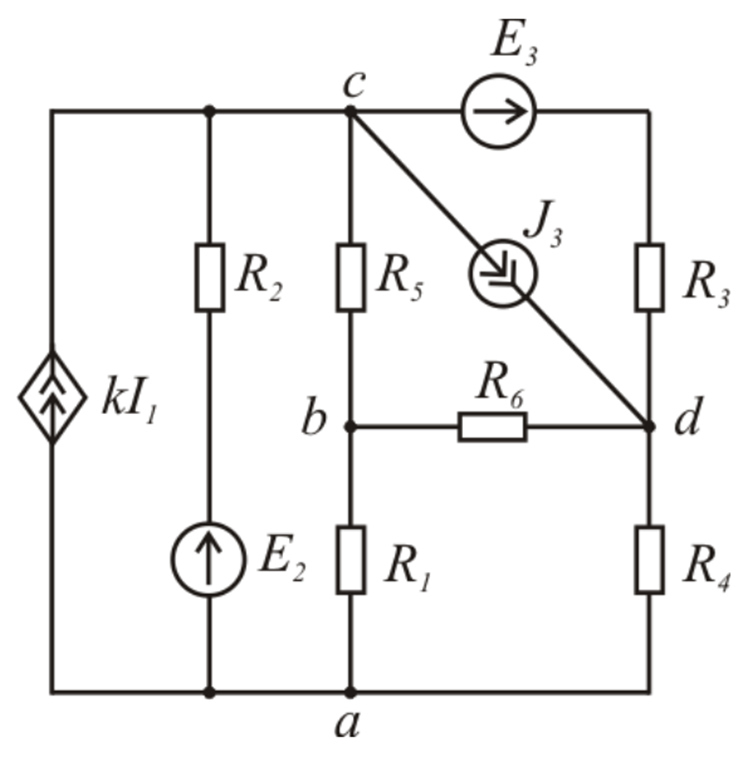

Вар. | Рис. | R1 | R2 | R3 | R4 | R5 | R6 | Rk | E1 | E2 | E3 | J1 | J2 | J3 |
Ом | В | А | ||||||||||||
2 | 1.15 | 19,5 | 7,5 | 13,5 | 10,5 | 15 | 6 | 6 | — | 9 | 45 | — | — | 0,8 |
