Курсовая работа

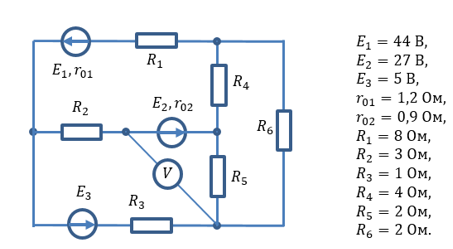

Задача №1 (23).
Расчет сложной линейной электрической цепи постоянного тока.
Задание.

1. составить систему уравнений методом законов Кирхгофа;
2. определить токи во всех ветвях исходной схемы методом контурных токов;
3. упростить схему, произведя соответствующие эквивалентные преобразования, и определить токи в ветвях упрощенной схемы методом наложения;
4. составить баланс мощностей;
5. определить показание вольтметра;
6. заполнить таблицы.

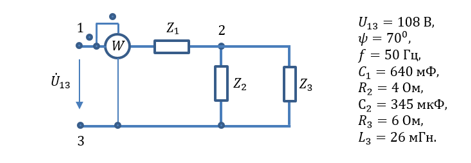

Задача № 2 (58).
Расчет линейной электрической цепи однофазного синусоидального тока.
Задание.

1. составить схему замещения электрической цепи;
2. рассчитать напряжения на всех участках цепи и на отдельных элементах, токи во всех ветвях схемы;
3. проверить правильность определения токов, используя первый закон Кирхгофа;
4. определить показания ваттметра;
5. составить баланс активных и реактивных мощностей;
6. построить в масштабе векторную диаграмму токов и напряжений цепи.

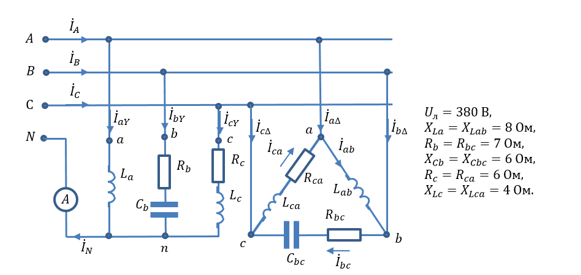

Задача № 3 (83).
Расчет трехфазной цепи.
Задание.

1. составить схему замещения цепи;
2. рассчитать фазные и линейные токи потребителей;
3. определить показание амперметра;
4. найти мощность каждой группы потребителей, составить баланс мощностей;
5. построить в масштабе векторную диаграмму токов и напряжений для каждой группы потребителей (нормальный режим работы);
6. определить токи в проводах линий питающих все потребители;
7. рассчитать напряжения фаз группы потребителей, соединенных звездой, в случае обрыва нейтрального провода, построить векторную диаграмму напряжений генератора и фаз потребителей при обрыве нейтрального провода;
8. заполнить таблицу.

Задача № 4 (118).
Расчет параметров трехфазного трансформатора.

1. расшифровать марку трансформатора;
2. составить Т-образную схему замещения трансформатора и описать все его элементы;
3. определить параметры Т-образной схемы замещения и сопротивления обмоток угол магнитных потерь, коэффициенты мощности холостого хода и короткого замыкания
4. определить значение коэффициента нагрузки соответствующее максимальному КПД;
5. построить внешнюю характеристику и зависимость КПД от нагрузки трансформатора при ;
6. заполнить таблицу.

Задача № 5 (143).
Расчет параметров трехфазного асинхронного двигателя.
Выполнить расчет трехфазного асинхронного двигателя с короткозамкнутым ротором обмотка двигателя соединена звездой).

1. определить потребляемую двигателем мощность;
2. рассчитать номинальный, максимальный и пусковой моменты двигателя, номинальный и пусковой токи, номинальное и критическое скольжение;
3. рассчитать номинальные потери в двигателе;
4. построить зависимость вращающего момента от скольжения и механическую характеристику двигателя
5. определить, как изменится пусковой момент двигателя при снижении напряжения на его зажимах на 15% и возможен ли пуск двигателя при этих условиях с номинальной нагрузкой;
6. заполнить таблицу.

Марка асинхронного двигателя: 4АА63В4У3, номинальное напряжение: 380 В.

Задача № 6 (178).

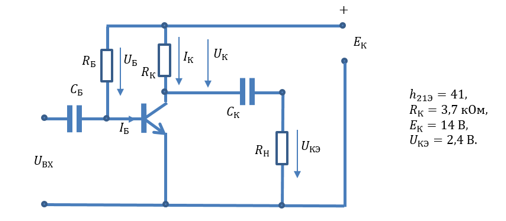

Расчет параметров электронного усилителя низкой частоты на биполярном транзисторе.
Рассчитать сопротивление так, чтобы в режиме покоя между коллектором и эмиттером транзистора было задано напряжение
