Курсовая работа: Электрификация

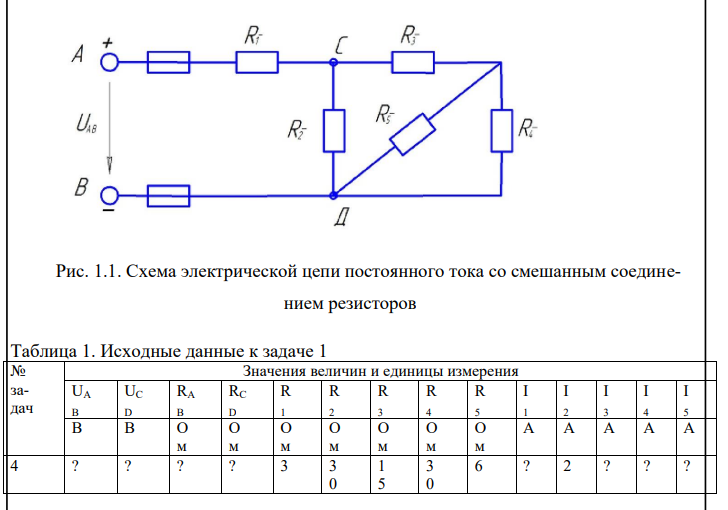

ЭЛЕКТРИЧЕСКИЕ ЦЕПИ ПОСТОЯННОГО ТОКА Расчет разветвленной линейной электрической цепи постоянного тока с одним источником электрической энергии Задача 1 На рисунке 1.1 приведена схема электрической цепи постоянного тока со смешанным соединением резисторов R1, R2, R3, R4, R5 , к которой подведено напряжение UАВ. Токи в резисторах соответственно равны I1, I2, I3, I4, I5. Определить величины, отмеченные знаками вопроса в таблице 1, составить баланс мощностей.

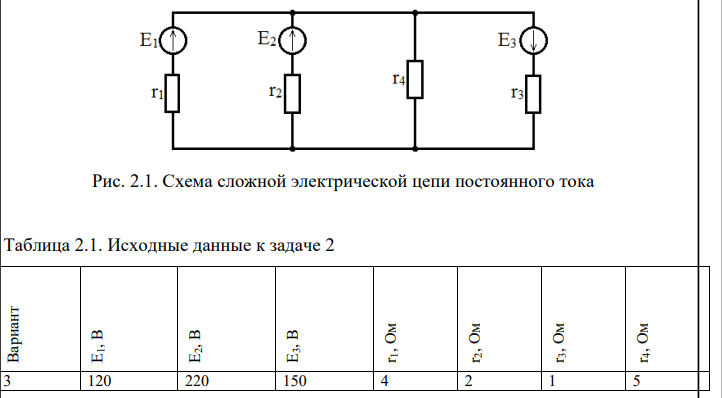

Расчет сложной электрической цепи методом узловых и контурных уравнений Задача 2 В цепи э.д.с. (рис.2.1, табл.2.1) источники питания равны Е1, Е2, Е3, а сопротивления ветвей соответственно r1, r2, r3, r4 (включая внутренние сопротивления источников питания). Определить силы токов во всех ветвях цепи и режим работы каждого из источников. Составить баланс мощностей. Задачу решить двумя методами: метод применения законов Кирхгофа и контурных токов.

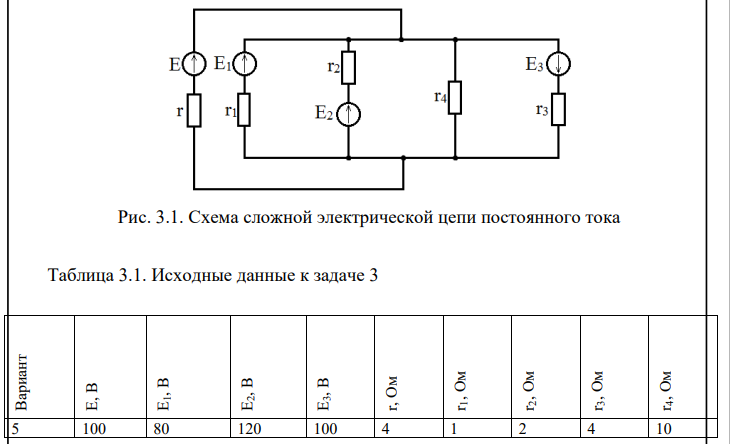

В электрической цепи (рис. 3.1, табл.3.1) заданы значения э.д.с. Е, Е1, Е2, Е3 и сопротивления резисторов r, r1, r2, r3, r4. Определить силы токов во всех ветвях и режим работы источников. Составить баланс мощности.

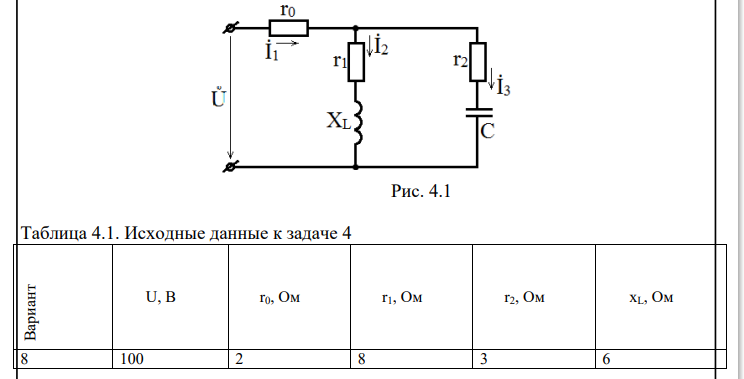

ОДНОФАЗНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ ПЕРЕМЕННОГО СИНУСОИДАЛЬНОГО ТОКА Определение параметров цепи с параллельным соединением электроприемников, содержащих активные, индуктивные и емкостные сопротивления. Задача 4 К зажимам цепи (рис. 4.1, табл. 4.1) подведено переменное синусоидальное напряжение, действующее значение которого U. Частота f=50 Гц. Определить: а) емкость С конденсатора, при которой в цепи наступит режим резонанса токов; б) величины токов I1, I2, I3 при наступлении резонанса. Построить векторную диаграмму напряжений и показать на ней векторы токов для режима резонанса.

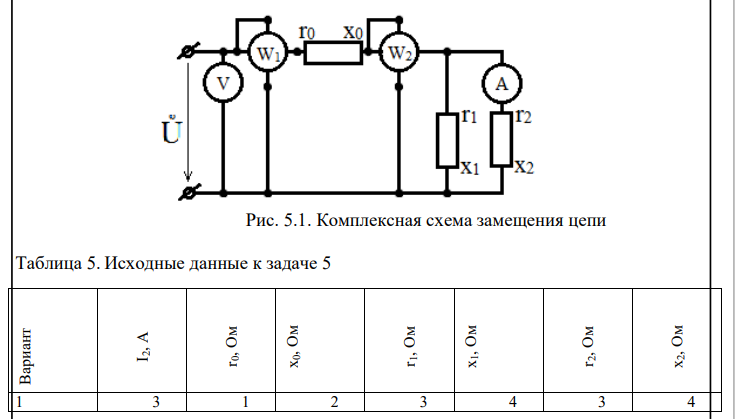

В цепи (рис. 5.1, табл. 5.1) активные и реактивные сопротивления в параллельных ветвях соответственно равны r1, x1; r2, x2; сопротивления в неразветвленной части цепи r0, x0. Сила тока, измеренная амперметром А (электромагнитной системы), равен I2. Определить, пользуясь методом комплексных чисел, показания вольтметра (электромагнитной системы) и обоих ваттметров. Составить векторную диаграмму.

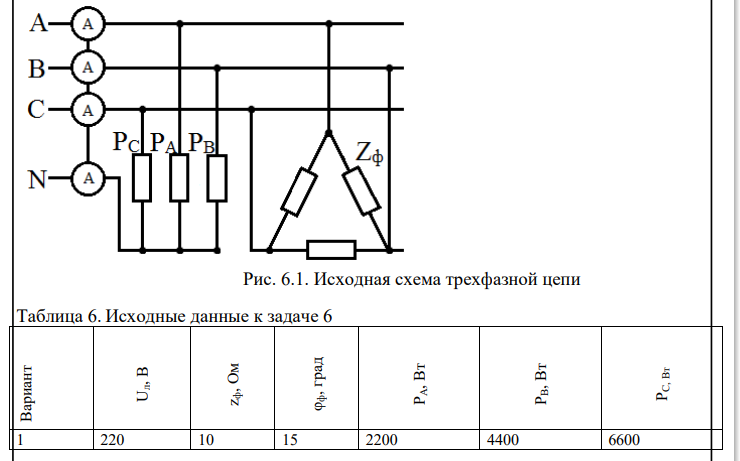

К трехфазной линии с линейным напряжением UR подключены: трехфазный симметричный приемник, соединенный по схеме «треугольник» (рис.15, табл. 6), и группа однофазных приемников, соединенных по схеме «звезда с нейтральным проводом». Полное сопротивление фазы симметричного приемника задано в комплексной форме Zф=zфejφф. Мощности, потребляемые однофазными приемниками, равны РА, РВ, РС при cosφ=1. Сопротивление нейтрального провода ZN пренебрежимо мало. Определить: а) фазные и линейные токи в приемнике, соединенном по схеме «тре- Изм. Лист № документа Подп. Дата . Лист угольник»; б) токи в однофазных приемниках; в) активную, реактивную и полную мощности на зажимах линии. Построить топографическую диаграмму напряжений и векторную диаграмму токов. Пользуясь векторной диаграммой токов, определить показание каждого из амперметров.
