Готовые расчёты по теоретической механике: опоры и трение

Контрольная работа №3 по дисциплине «Теоретическая механика»

Вариант 6

Задание С–7

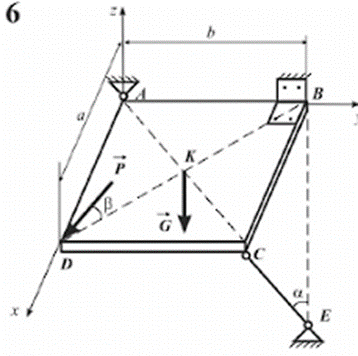

Плита ABCD весом G находится в равновесии. К плите приложены силы
F и P . Сила P расположена в вертикальной плоскости, сила F – перпендикулярна стороне BCплиты (рис. 5.38). Найти реакции опор плиты, если Толщиной плиты пренебречь.
рис. 5.38
Определить: X_A, Y_A, Z_A, Z_B, R_C – ?

Задание С–8
На вал, установленный в двух опорах: упорном подшипнике А и цилиндрическом подшипнике В, насажены шкивы радиусами R и r. К валу, который может вращаться относительно горизонтальной оси Аy, приложены
силы G , Q , P (рис. 5.46). Определить величину силы P, при которой вал находится в равновесии, а также реакции подшипников А и В, если Определить: P, X_A, Y_A, Z_A, X_B, Z_B – ?

Задание С–9

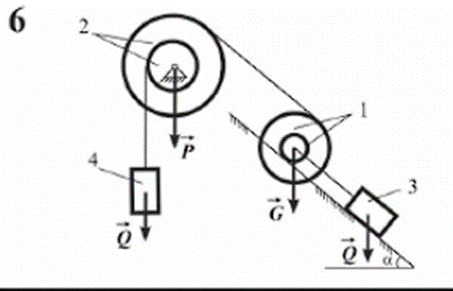

Механическая система, состоящая из трех тел, удерживается в равнове-
сии силой F _. Определить пределы изменения силы F и реакции связей при равновесии системы (рис. 5.51), если заданы силы G, P, коэффициент трения скольжения f между грузом и поверхностью, коэффициент трения качения k между катком и поверхностью.
Трением в шарнирах пренебречь.
Определить: Q, X_O, Y_O, N₁, N₃, F_тр3, R₁₂, R₂₃ – ?

Рис. 5.51Показать/скрыть дополнительное описание
