Задача С3: Задача 76 вариант 76

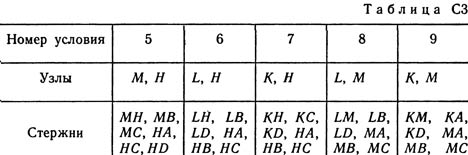

Шесть невесомых стержней соединены своими концами шарнирно друг с другом в двух узлах и прикреплены другими концами (тоже шарнирно) к неподвижным опорам А, В, С, D (рис. С3.0 - С3.9, табл. С3). Стержни и узлы (узлы расположены в вершинах H, К, L или М прямоугольного параллелепипеда) на рисунках не показаны и должны быть изображены решающим задачу по данным таблицы. В узле, который в каждом столбце таблицы указан первым, приложена сила Р = 200 Н; во втором узле приложена сила Q = 100 Н. Сила Р образует с положительными направлениями координатных осей х, у, z углы, равные соответственно α₁ = 45°, β₁ = 60°, γ₁ = 60°, а сила Q - углы α₂ = 60°, β₂ = 45°, γ₂ = 60°; направления осей х, у, z для всех рисунков показаны на рис. С3.0.
Грани параллелепипеда, параллельные плоскости ху, - квадраты. Диагонали других боковых граней образуют с плоскостью ху угол φ = 60°, а диагональ параллелепипеда образует с этой плоскостью угол θ = 51°. Определить усилия в стержнях.
На рис. С3.10 в качестве примера показано, как должен выглядеть чертеж С3.1, если по условиям задачи узлы находятся в точках L и М, а стержнями являются LM, LA, LB; МА, МС, MD. Там же показаны углы φ и θ.
