Задача Д6: Задача 93 вариант 93

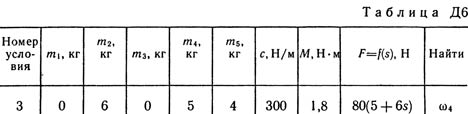

Механическая система состоит из грузов 1 и 2, ступенчатого шкива 3 с радиусами ступеней R₃ = 0,3 м, r₃ = 0,1 м и радиусом инерции относительно оси вращения ρ₃ = 0,2 м, блока 4 радиуса R₄ = 0,2 м и катка (или подвижного блока) 5 (рис. Д6.0 - Д6.9, табл. Д6); тело 5 считать сплошным однородным цилиндром, а массу блока 4 - равномерно распределенной по ободу. Коэффициент трения грузов о плоскость f = 0,1. Тела системы соединены друг с другом нитями, перекинутыми через блоки и намотанными на шкив 3 (или на шкив и каток); участки нитей параллельны соответствующим плоскостям. К одному из тел прикреплена пружина с коэффициентом жесткости c.
Под действием силы F = f(s), зависящей от перемещения s точки ее приложения, система приходит в движение из состояния покоя; деформация пружины в момент начала движения равна нулю. При движении на шкив 3 действует постоянный момент М сил сопротивления (от трения в подшипниках).
Определить значение искомой величины в тот момент времени, когда перемещение s станет равным s₁ = 0,2 м. Искомая величина указана в столбце "Найти" таблицы, где обозначено: v₁, v₂, v_C5 - скорости грузов 1, 2 и центра масс тела 5 соответственно, ω₃ и ω₄ - угловые скорости тел 3 и 4.
Все катки, включая и катки, обмотанные нитями (как, например, каток 5 на рис. 2), катятся по плоскостям без скольжения. На всех рисунках не изображать груз 2, если m₂ = 0; остальные тела должны изображаться и тогда, когда их масса равна нулю.
