К стальному брусу круглого поперечного сечения приложены четыре крутящих момента M1, M2, M3, x, три из которых известны. Содержание работы: 1) установить, при каком значении момента Х угол поворота правого концевого сечения равен нулю; 2) при
Описание
К стальному брусу круглого поперечного сечения приложены четыре крутящих момента M1, M2, M3, x, три из которых известны.
Содержание работы:
1) установить, при каком значении момента Х угол поворота правого концевого сечения равен нулю;
2) при найденном значении Х построить эпюру крутящих моментов;
3) при заданном значении допускаемого напряжения [t] определить диаметр вала из условия его прочности и округлить величину диаметра до ближайшей большей стандартной величины, равной 30, 35, 40, 45, 50, 60, 80, 90, 100 мм;
4) проверить, выполняется ли условие жесткости бруса при выбранном диаметре, если допускаемый угол закручивания [θ]=1 град/м;
5) построить эпюру углов закручивания;
6) в конце пояснительной записки изобразить: схему нагружения вала в масштабе (указать численные величины размеров и нагрузок), эпюру внутренних силовых факторов (указать величины характерных ординат), эпюру углов закручивания.
Для всех вариантов принять модуль сдвига для стали G=8∙105 МПа.
Числовые данные берутся из табл. 2, расчетные схемы - по рис. 2.
Числовые данные Таблица 2
Номер строки | Номер расч. схемы по |
Размер, м |
Момент, кН× м |
[t], МПа | ||||
| рис. 3 | а | B | с | M1 | M2 | M3 |
|
0 | 10 | 0,5 | 0,5 | 0,4 | 0,9 | 1,0 | 1,5 | 60 |

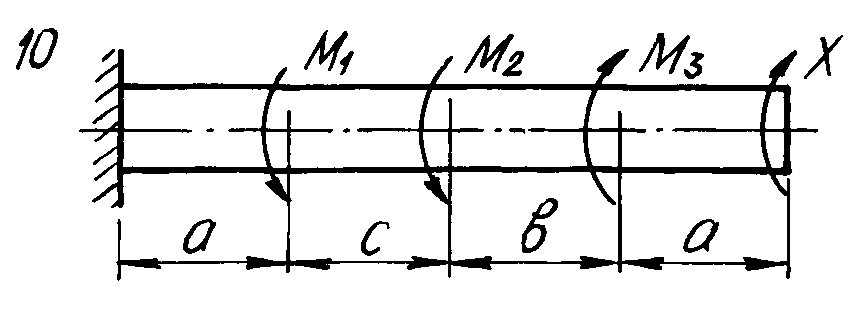

Рис. 2. Расчетные схемы к задаче № 2
