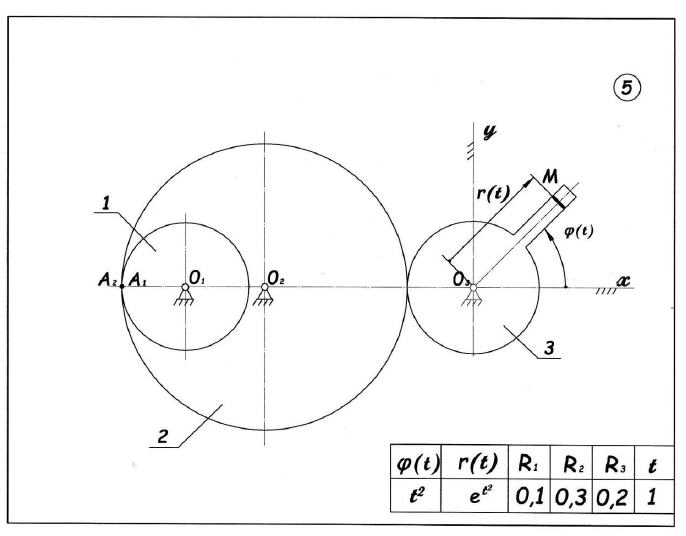

ДЗ 1: Кинематика точки и простейших движений твердого тела вариант 5

1. КИНЕМАТИКА ТОЧКИ В первой части задания нужно исследовать движение точки M и опреде- лить основные характеристики этого движения. Требуется: 1) по заданному движению механизма (см.варианты заданий) получить уравнения движения точки M координатным способом (в декартовой или по- лярной системе координат, указанной на схеме варианта); 2) определить траекторию движения точки M . Для момента времени t  t1 : 3) найти скорость v и ускорение a точки M ; 4) определить проекции скорости v и ускорения a точки M на оси декар- товой системы координат; 5) найти касательную  a и нормальную n a составляющие ускорения, ради- ус кривизны  траектории в данном положении точки M ; 6) найти радиальные и трансверсальные составляющие скорости и ускоре- ния точки M .

Начало полярной системы координат нужно поместить в начало декартовой, направив полярную ось по оси Ox ; 7) в выбранном масштабе выполнить чертеж с изображением траектории движения точки M . На чертеже указать все составляющие скорости и ускоре- ния точки M в момент времени 1 t  t . 2. КИНЕМАТИКА ПРОСТЕЙШИХ ДВИЖЕНИЙ ТВЕРДОГО ТЕЛА Во второй части курсового задания требуется: 1) установить вид движения звеньев механизма. Для момента времени 1 t  t ; 2) определить угловые скорости  и угловые ускорения  звеньев механизма, совершающих вращательное движение, указав на чертеже круговы- ми стрелками их направления, определить характер движения тел (замедлен- ный или ускоренный); 3) определить скорости v и ускорения a тел при поступательном движении; 4) для точек контакта тел i A ( i - номер звена) определить скорости, ускорения и изобразить их на схеме механизма в соответствующем масштабе (см.разд.

4). Примечания 1. Радиусы ступеней i -го зубчатого колеса обозначены i R и i r . 2. Законы движения звеньев в ряде механизмов справедливы для ограниченного промежутка времени, включающего момент 1 t  t . 3. Для тела при вращении его вокруг оси Oz :  - угол поворота тела. Положительное направление отсчета угла  принято против хода часовой стрелки, если смотреть с положительного направления оси Oz ;  - угловая скорость тела - скользящий вектор на оси вращения, z  k , где k - единичный орт оси Oz ,       dt d z - проекция вектора на ось Oz ;  - угловое ускорение тела – скользящий вектор на оси вра- щения Oz , z  k , где z  - проекция вектора  на ось Oz :         dt d dt d z z 2 2 ..
