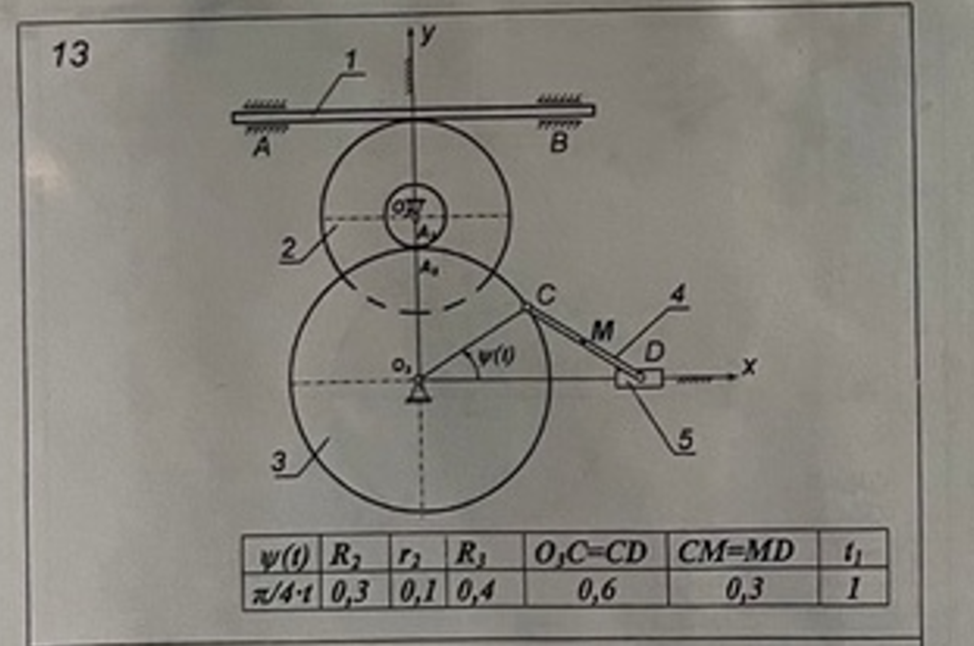

ДЗ 1: Кинематика точки и простейших движений твердого тела вариант 13
-68%
Описание
Зачтено на максимальный балл 🔥 🔥 🔥
1. Кинематика точки
В первой части задания нужно исследовать движение точки M и определить основные характеристики этого движения.Требуется:

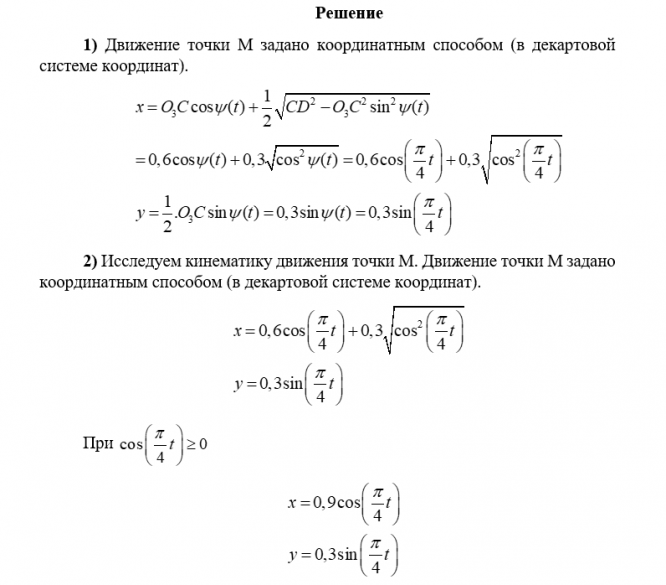

1) по заданному движению механизма (см. варианты заданий) получить
уравнения движения точки M координатным способом (в декартовой или полярной системе координат, указанной на схеме варианта);
2) определить траекторию движения точки M.
Для момента времени t = t1
3) найти скорость и ускорение точки M
4) определить проекции скорости и ускорение точки M на оси декартовой системы координат
5) найти касательную и нормальную , составляющие ускорения, радиус кривизны ρ траектории в данном положении точки М
6) найти радиальные и трансверсальные составляющие скорости и ускорения точки M. Начало полярной системы координат нужно поместить в начало декартовой, направив полярную ось по оси Ox;

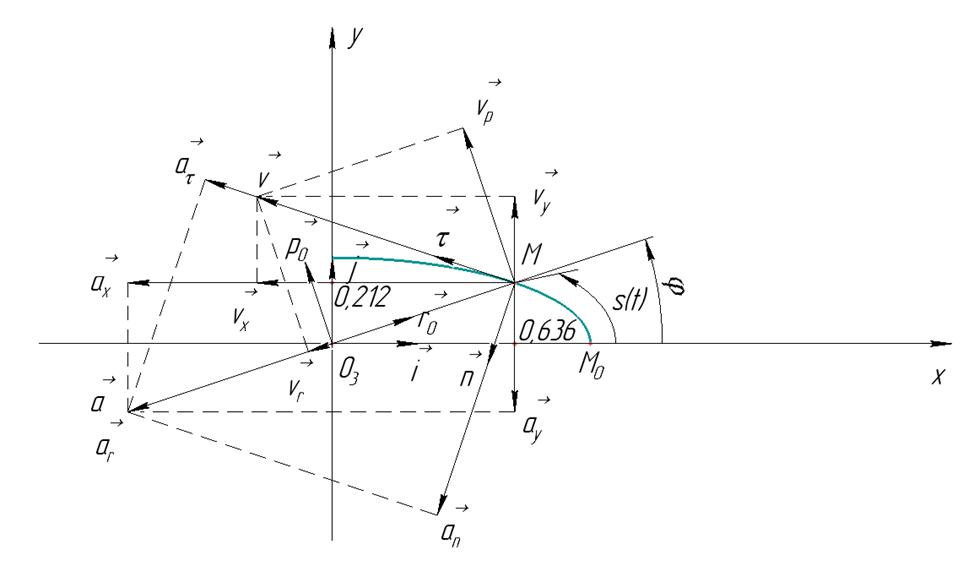

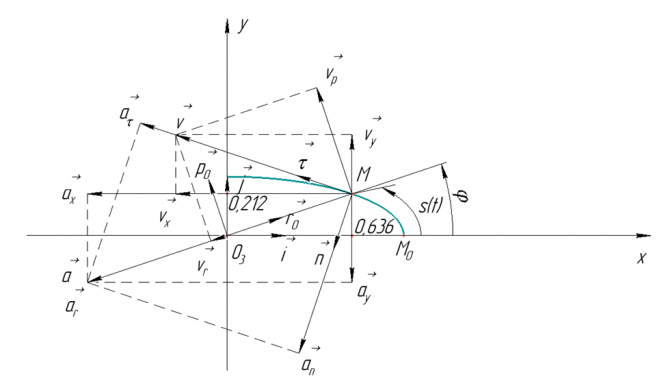

7) в выбранном масштабе выполнить чертеж с изображением траектории движения точки M. На чертеже указать все составляющие скорости и ускорения точки M в момент времени
2. Кинематика простейших движений твердого тела
Во второй части курсового задания требуется:

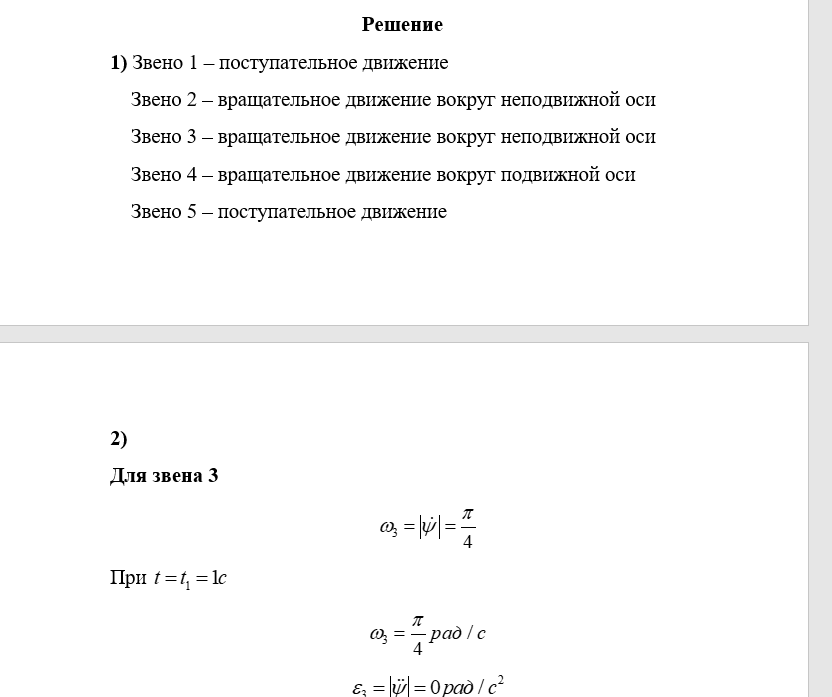

1) установить вид движения звеньев механизма.
Для момента времени t = t1
2) определить угловые скорости и угловые ускорения звеньев механизма, совершающих вращательное движение, указав на чертеже круговыми стрелками их направления, определить характер движения тел (замедленный или ускоренный);
3) определить скорости и ускорения тел при поступательном движении;

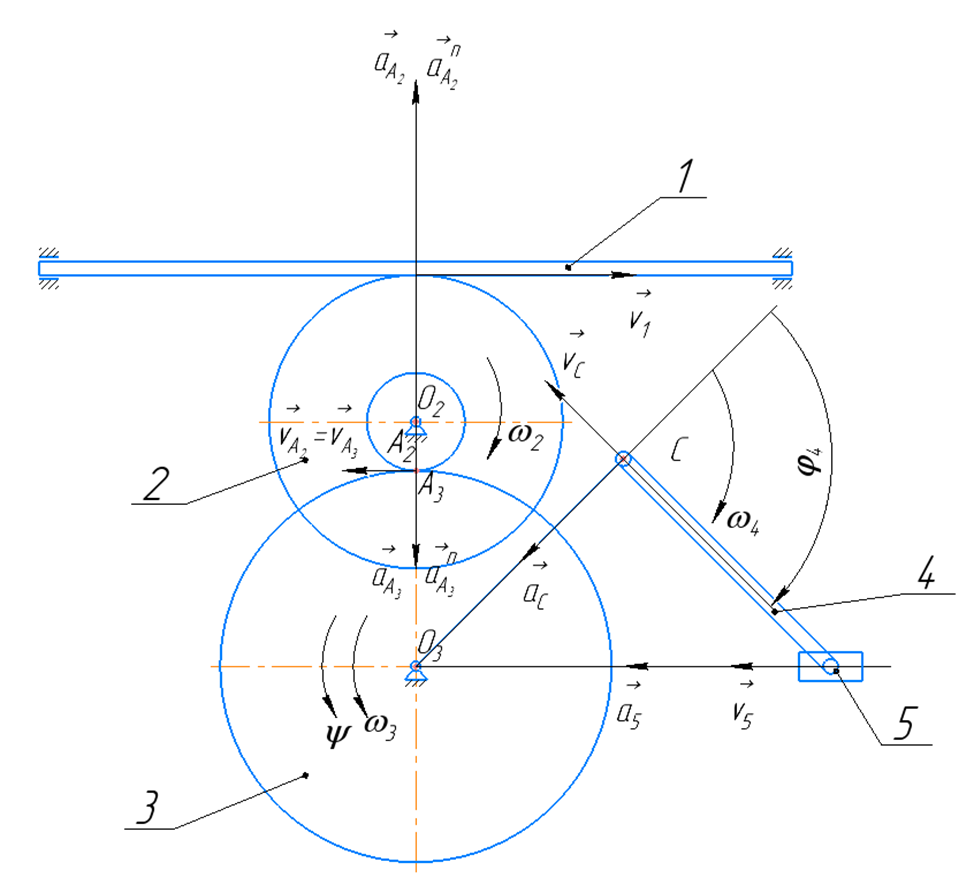

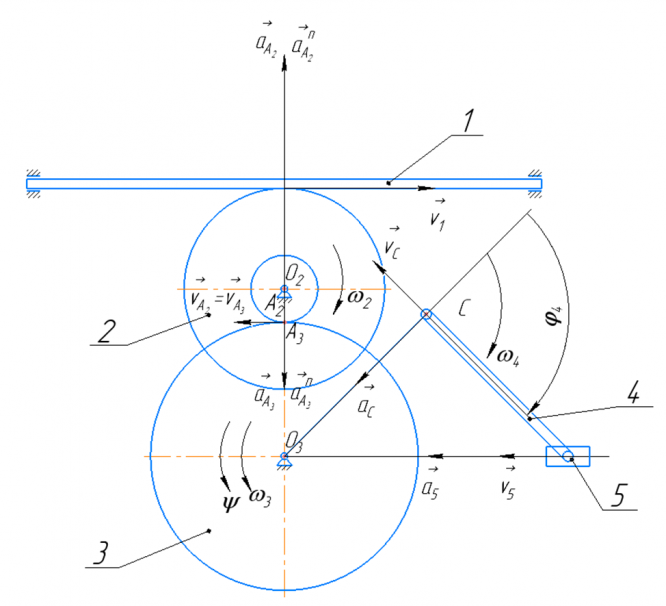

4) для точек контакта тел A i (i - номер звена) определить скорости, ускорения и изобразить их на схеме механизма в соответствующем масштабе (см.разд. 4).
![](/z.php?f=/uploads/files_att/2023-02/thumbs/1677141544_1677141452813.png)
![](/z.php?f=/uploads/files_att/2023-02/thumbs/1677141543_1677141462776.png)
![](/z.php?f=/uploads/files_att/2023-02/thumbs/1677141556_1677141479390.png)
![](/z.php?f=/uploads/files_att/2023-02/thumbs/1677141560_1677141487510.png)
Характеристики домашнего задания
Предмет
Учебное заведение
Семестр
Номер задания
Вариант
Программы
Просмотров
39
Покупок
2
Качество
Идеальное компьютерное
Размер
509,67 Kb
Список файлов
- Вариант 13 (на доске кафедры).docx 509,67 Kb
