ДЗ 4.2: Пространственная статика вариант 13

Пространственная статика

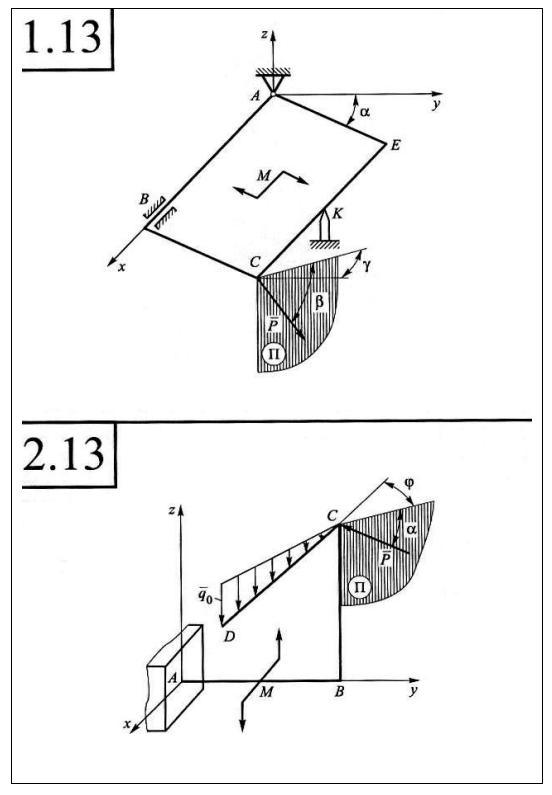

• Задача первого типа

Определить: реакции сферического шарнира или подпятника A и подшипника B, дополнительно в задачах вариантов 4, 13, 16, 18, 25, 26, 27 - реакцию опоры, касающейся середины соответствующего отрезка в точке K; в задачах вариантов 9, 24 — реакцию стержня KC; в остальных задачах — необходимую для равновесия силу Q. При этом в вариантах задач, в которых сила Q приложена в точке D, принять точку D лежащей на середине соответствующего отрезка. Принять как заданные величины P и l, при этом l₁=2l, R=2r=l, М=0,5Pl. В задачах вариантов 1, 2, 4, 6, 7, 8, 10, 12, 13, 16, 18, 20, 21, 23, 24, 25 принять AB=2ВС=2l. Во всех вариантах принять α=γ=30°, β=φ=60°, при этом углы α и β отсчитываются в вертикальных плоскостях, а углы γ и φ - в горизонтальных.

• Задача второго типа

Определить реакцию заделки, если заданы P и l, пара сил с моментом М=3Рl, q₀=3P/l, АВ=ВС=CD=DE=l, γ=30°, β=60°.Показать/скрыть дополнительное описание
