Для студентов МГТУ им. Н.Э.Баумана по предмету Технология машиностроения (ТМ)Разработка маршрутного технологического процесса изготовления детали - кольца магнитного подшипникаРазработка маршрутного технологического процесса изготовления детали - кольца магнитного подшипника
2021-04-072021-04-07СтудИзба
ДЗ: Разработка маршрутного технологического процесса изготовления детали - кольца магнитного подшипника
-71%
Описание
Задание
Разработать технологический процесс изготовления внутреннего кольца магнитного подшипника

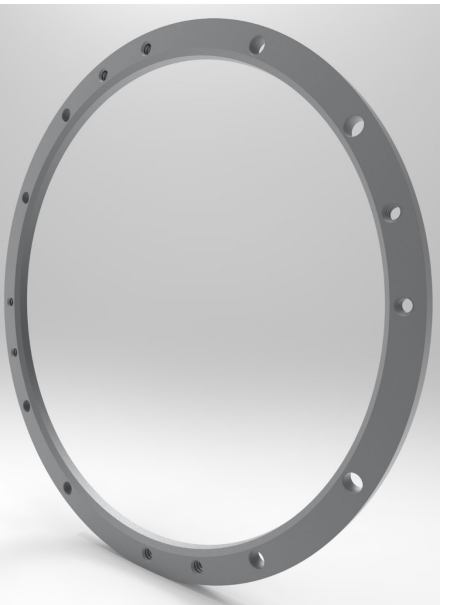

Сведения об изготавливаемой детали Изготавливаемая деталь (Рис. 1) используется в магнитных подшипниках с целью стягивания пакета пластин из ферромагнетика. Кольца установлены с двух сторон пакета. Соединение пакета осуществляется посредством шпилек. Для корректной сборки пакета на ответственном торце (с допуском на перпендикулярность) предусмотрена гравировка на базовом отверстии, которая позволит определить ответственный торец. Данная деталь изготавливается в условиях серийного производства.![]()
![]()
![]()

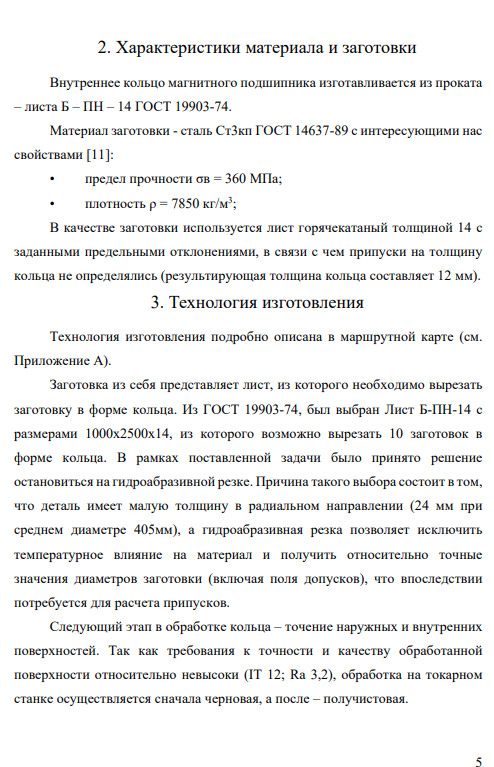

Внутреннее кольцо магнитного подшипника изготавливается из проката – листа Б – ПН – 14 ГОСТ 19903-74. Материал заготовки - сталь Ст3кп ГОСТ 14637-89 с интересующими нас свойствами [11]: • предел прочности σв = 360 МПа; • плотность ρ = 7850 кг/м3 ; В качестве заготовки используется лист горячекатаный толщиной 14 с заданными предельными отклонениями, в связи с чем припуски на толщину кольца не определялись (результирующая толщина кольца составляет 12 мм).![]()
![]()
Разработать технологический процесс изготовления внутреннего кольца магнитного подшипника
Сведения об изготавливаемой детали Изготавливаемая деталь (Рис. 1) используется в магнитных подшипниках с целью стягивания пакета пластин из ферромагнетика. Кольца установлены с двух сторон пакета. Соединение пакета осуществляется посредством шпилек. Для корректной сборки пакета на ответственном торце (с допуском на перпендикулярность) предусмотрена гравировка на базовом отверстии, которая позволит определить ответственный торец. Данная деталь изготавливается в условиях серийного производства.
Внутреннее кольцо магнитного подшипника изготавливается из проката – листа Б – ПН – 14 ГОСТ 19903-74. Материал заготовки - сталь Ст3кп ГОСТ 14637-89 с интересующими нас свойствами [11]: • предел прочности σв = 360 МПа; • плотность ρ = 7850 кг/м3 ; В качестве заготовки используется лист горячекатаный толщиной 14 с заданными предельными отклонениями, в связи с чем припуски на толщину кольца не определялись (результирующая толщина кольца составляет 12 мм).
Характеристики домашнего задания
Учебное заведение
Просмотров
49
Покупок
0
Размер
1,5 Mb
Список файлов
- Разработка маршрутного технологического процесса изготовления детали - кольца магнитного подшипника
- Capture.PNG 138,07 Kb
- Деталь.PNG 104,04 Kb
- Лист 1.pdf 39,46 Kb
- Лист 2.pdf 63,46 Kb
- Лист 3.PNG 174,24 Kb
- Лист 3.pdf 53,02 Kb
- РПЗ.pdf 998,39 Kb

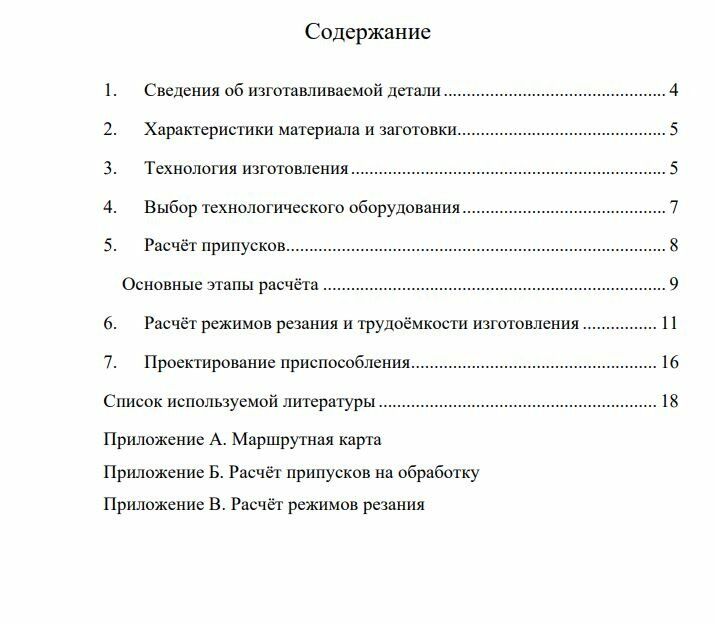

- содержание.PNG 71,47 Kb
Ваше удовлетворение является нашим приоритетом, если вы удовлетворены нами, пожалуйста, оставьте нам 5 ЗВЕЗД и позитивных комментариев. Спасибо большое!
anhyeuem
07 апреля 2021 в 01:12
