Определение размеров заготовки для сварки рабочей и хвостовой частей инструмента стержневого типа методом контактной электросварки
Новинка
Описание
Вариант №14
Дз сдано и защищено
Задание:

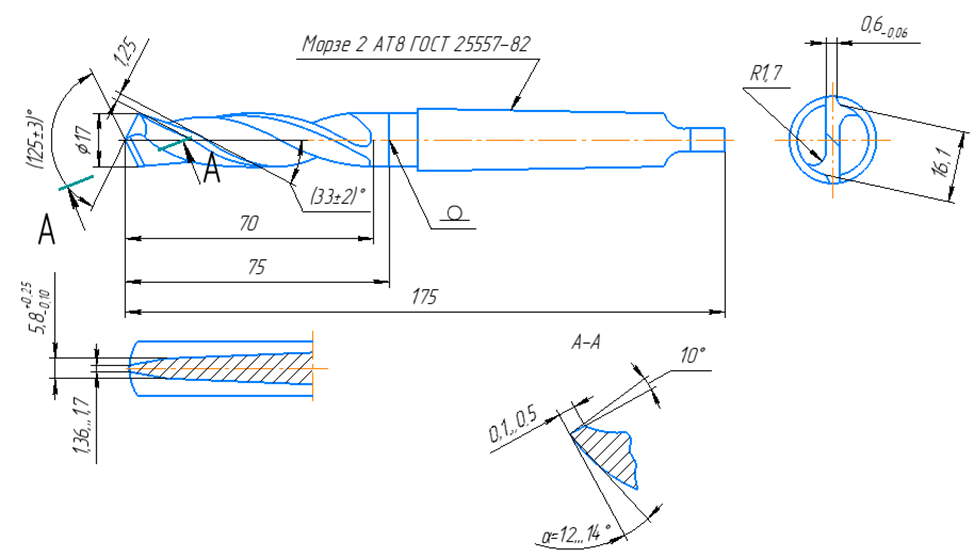

Выполнить рабочий эскиз сверла с размерами, соответствующими заданному варианту
Определить линейные размеры заготовок рабочей и хвостовой части сварного спирального сверла.
Определить диаметральные размеры заготовок рабочей и хвостовой части сверла
Нарисовать в масштабе эскиз заготовок свариваемых частей сверла
Выполнить операционный эскиз стыковой сварки.
Исходные данные:
Сверло 2302-1291 ГОСТ 20696-75
d = 17, Конус Морзе 2, L = 170, l = 70, l1 = 75, d1 = 16.1, f = 1.25, K = 5.8 -0.10+0.25
a = 0.6-0.06
![]()
Дз сдано и защищено
Задание:
Выполнить рабочий эскиз сверла с размерами, соответствующими заданному варианту
Определить линейные размеры заготовок рабочей и хвостовой части сварного спирального сверла.
Определить диаметральные размеры заготовок рабочей и хвостовой части сверла
Нарисовать в масштабе эскиз заготовок свариваемых частей сверла
Выполнить операционный эскиз стыковой сварки.
Исходные данные:
Сверло 2302-1291 ГОСТ 20696-75
d = 17, Конус Морзе 2, L = 170, l = 70, l1 = 75, d1 = 16.1, f = 1.25, K = 5.8 -0.10+0.25
a = 0.6-0.06
