ДЗ 3: Формирование торцевого зуба на режущем инструменте вариант 6
Описание
- Домашнее задание № 3 по "Технология инструментального производства" ("ТИП")
Задание:

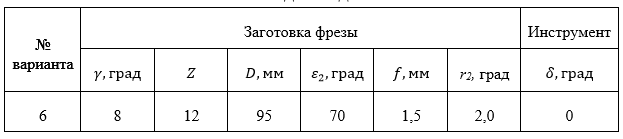

1. Начертить в выбранном масштабе расчетную схему нарезания зубьев на торцевой поверхности заготовки фрезы. Указать основные геометрические параметры фрезы-заготовки, фрезы инструмента и искомые технологические настроечные размеры операции.
2. Расчетным путем определить технологические настроечные размеры при нарезании зубьев на торцевой поверхности.
3. Сравнить расчетные и измерительные настроечные значения.
4. Нарисовать операционный эскиз нарезания зубьев на торцевой поверхности заготовки с назначением режимов обработки, расчетом основного времени, указанием используемого оборудования и приспособлений.
Исходные данные:
- Файл содержат готовое ДЗ в Word с титульником, все необходимые расчеты, чертежи и их исходники в формате .cdw (Компас). Все верно и зачтено!
