ДЗ: Разработка технологического процесса и штамповой оснастки детали типа "Ступенчатый вал" вариант 36
Описание
Разработка технологического процесса и штамповой оснастки детали типа "Ступенчатый вал"
Содержание домашнего задания

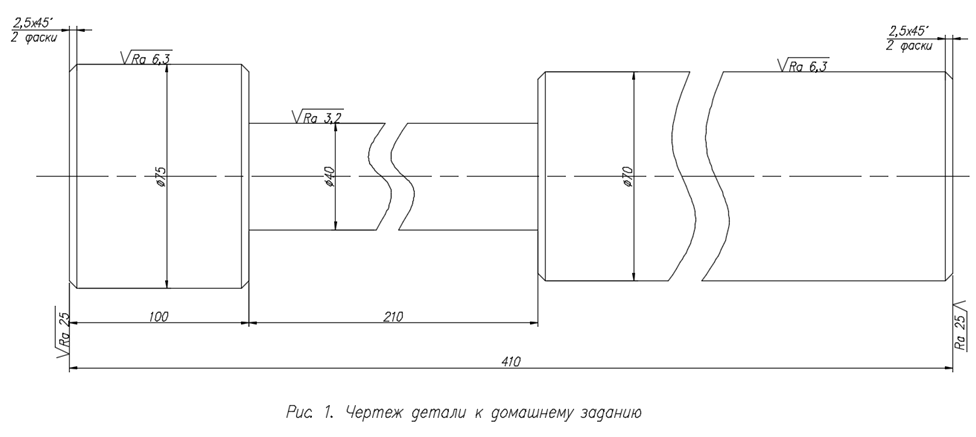

Разработать технологический процесс и штамповую оснастку для горячей объёмной штамповки на паровоздушном штамповочном молоте (ПШМ) детали типа «ступенчатый вал » , размеры которой приведены в таблице 1.Таблица 1. Исходные данные
№ | d1 | d2 | d3 | L | L1 | L2 | Шероховатость поверхности: | ||
А | Б | В | |||||||
36 | 75 | 40 | 70 | 410 | 100 | 210 | 6,3 | 3,2 | 6,3 |
Рекомендуются следующие размеры фасок:
1,0 мм – при диаметре элемента вала менее 35 мм;
1,6 мм – при диаметре элемента вала 35..70 мм;
2,5 мм – при диаметре элемента вала 70..100 мм;
4,0 мм – при диаметре элемента вала более 110 мм.
Шерховотость поверхностей торцев Ra 25
Характеристики домашнего задания
Учебное заведение
Семестр
Вариант
Программы
Просмотров
66
Покупок
2
Качество
Идеальное компьютерное
Размер
1,53 Mb
Список файлов
- ДЗ.docx 1017,21 Kb
- Маткад.xmcd 411,62 Kb
- Чертежи.dwg 485,07 Kb
- Чертежи.pdf 51,64 Kb
