ДЗ: Разработка технологического процесса и штамповой оснастки детали типа "Ступенчатый вал" вариант 30
Описание
Разработка технологического процесса и штамповой оснастки детали типа "Ступенчатый вал"
Содержание домашнего задания

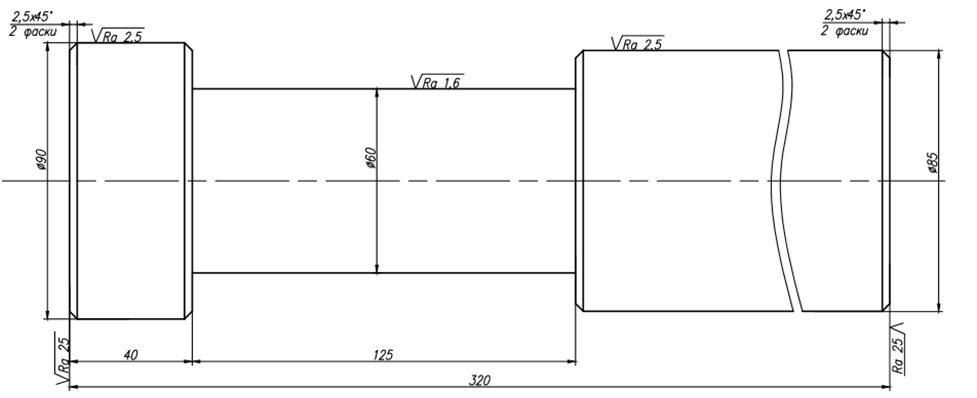

Разработать технологический процесс и штамповую оснастку для горячей объёмной штамповки на паровоздушном штамповочном молоте (ПШМ) детали типа «ступенчатый вал » , размеры которой приведены в таблице 1.Таблица 1. Исходные данные
| № | d1 | d2 | d3 | L | L1 | L2 | Шероховатость поверхности: | ||
| А | Б | В | |||||||
| 30 | 90 | 60 | 85 | 320 | 40 | 125 | 6,3 | 1,6 | 6,3 |
Рекомендуются следующие размеры фасок:
1,0 мм – при диаметре элемента вала менее 35 мм;
1,6 мм – при диаметре элемента вала 35..70 мм;
2,5 мм – при диаметре элемента вала 70..100 мм;
4,0 мм – при диаметре элемента вала более 110 мм.
Шерховотость поверхностей торцев Ra 25
Характеристики домашнего задания
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Вариант
Программы
Просмотров
113
Качество
Идеальное компьютерное
Размер
1 Mb
Список файлов
ДЗ.docx
Маткад.xmcd
Чертежи.dwg
