Практическая работа по монтажу ферм и плит покрытия

Практическое задание №2 (Технология возведения зданий)

Задание:

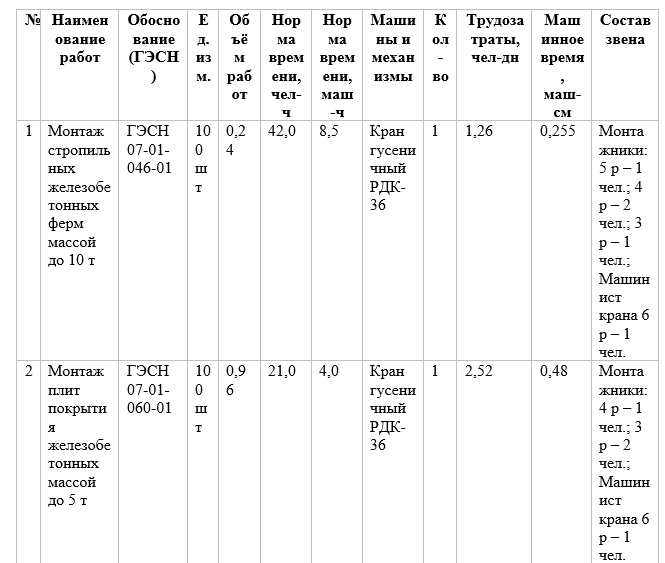

На основе приведённых исходных данных выполнить калькуляцию затрат труда и машинного времени (таблица 4) для монтажа стропильных железобетонных ферм и плит покрытия одноэтажного промышленного здания по нормативам ГЭСН. Определить продолжительность процесса.
Исходные данные (из таблицы 4):
- Монтаж стропильных железобетонных ферм массой до 10 т: объём работ 0,24 (100 шт), норма времени чел-ч = 42,0, норма времени маш-ч = 8,5, кран гусеничный РДК-36.
- Монтаж плит покрытия железобетонных массой до 5 т: объём работ 0,96 (100 шт), норма времени чел-ч = 21,0, норма времени маш-ч = 4,0, кран гусеничный РДК-36.
- Численность рабочих в смену = 5 чел.
- Число смен = 2.

Формула для расчёта продолжительности процесса:
N = n ⋅ k / Tр, где Tр — общая трудоёмкость (чел.-дн.), n — численность рабочих в смену, k — число смен.

Практическое задание №1
Задание:
На основе исходных данных определить:
1. Количество пролётов и осей.
2. Элементы, входящие в объём работ (стропильные фермы и плиты покрытия) с их размерами и массой.
3. Количество стропильных ферм и плит покрытия.

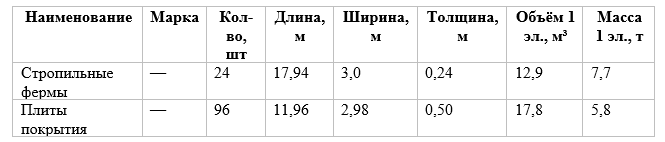

4. Составить спецификацию сборных конструкций (таблица 3).
5. Определить итоговые объёмы работ (общую массу ферм и плит).

Исходные данные:
- Наименование процесса: установка стропильных ферм и плит покрытия.
- Ширина здания по осям А–Г: 48 м.
- Ширина пролёта: 24 м.
- Высота до нижнего пояса ферм: 7,2 м.
- Шаг колонн крайних: 6 м.
- Шаг колонн средних: 12 м.
- Шаг стропильных конструкций: 6 м.
- Количество температурных блоков: 3.
Для высоты 7,2 м (из таблицы 2):
- Стропильные фермы: длина 17,94 м, высота 3,0 м, толщина 0,24 м, масса 7,7 т.
- Плиты покрытия (многопустотные): длина 11,96 м, ширина 2,98 м, толщина 0,5 м, масса 5,8 т, площадь одной плиты 35,6 м².Показать/скрыть дополнительное описание
