ДЗ КМ-4: Защита открытого распределительного устройства (ОРУ) подстанции вариант 30

КМ-4 ЗАЩИТА ОТКРЫТОГО РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА (ОРУ) ПОДСТАНЦИИ

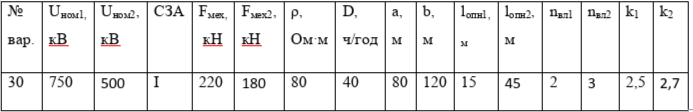

Вариант 30, оценка 5 (отлично)
ЗАДАНИЕ НА РАСЧЕТ:

1. Определить параметры изолирующих подвесок для промежуточных опор воздушных линий (ВЛ), подходящих к ОРУ, и для порталов ОРУ. Расчеты выполнить для обоих классов напряжения. Определить импульсные напряжения перекрытия изоляционных конструкций для каждого расчетного случая.
2. Определить параметры контура заземления подстанции (длину и число вертикальных электродов, шаг сетки), обеспечивающие допустимую величину его стационарного сопротивления заземления.
3. Построить зависимость импульсного сопротивления контура заземления подстанции от тока молнии.
4. Рассчитать зависимость максимального напряжения на силовом автотрансформаторе от крутизны фронта набегающей волны, определить длину опасной зоны и защищенного подхода. Определить ожидаемое число повреждений изоляции оборудования на подстанции (ОРУ-1 и ОРУ-2, рис. 1) от ударов молнии в ЛЭП в пределах защищенного подхода.
5. Расставить на территории ОРУ молниеотводы для защиты электрооборудования от прямых ударов молнии, определив их минимально необходимое число и высоту.
6. Определить число повреждений в год изоляции электрооборудования ОРУ от прямых ударов молнии в молниеотводы и прорывов молниезащиты подстанции.
7. Определить показатель грозоупорности подстанции.
8. Предложить методы повышения грозоупорности подстанции.
