ДЗ: Контрольная работа

Подобрать тип подвесного изолятора в гирлянде для крепления и изоляции токоведущих частей электроустановки по заданному номинальному напряжению, назначению электроустановки и степени загрязненности атмосферы. Требуется:

1. выбрать тип изолятора и обосновать его выбор;
2. начертить эскиз конструкции выбранного типа изолятора и привести числовые значения его основных характеристик;
3. определить необходимое количество изоляторов в гирлянде;
4. рассчитать и построить график распределения падения напряжения вдоль гирлянды изоляторов. Указать возможные пути выравнивания напряжения.

Данные для расчета гирлянды изоляторов
В трехфазной системе с изолированной нейтралью произошло короткое замыкание одной фазы на землю. Известно: сети , сечения проводов (провод круглого сечения), средняя высота подвеса проводов над землей , длина линии электропередачи . Требуется определить:

1. величину тока однофазного короткого замыкания на землю;
2. величину индуктивности дугогасящей катушки, выбираемой из условия идеальной компенсации тока замыкания на землю. пояснить достоинства и недостатки использования дугогасящих катушек;
3. реактивную мощность дугогасящей катушки;
4. величину возникшего перенапряжения на фазах трансформатора и его кратность по отношению к номинальному фазному напряжению, используя для этой цели векторную диаграмму при однофазном коротком замыкании на землю. Режим короткого замыкания следует считать установившимся.

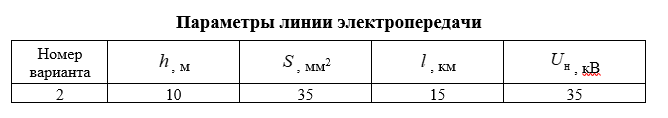

Параметры линии электропередачи
Грозовой разряд произошел в столб телеграфной линии, расположенной на расстоянии , м, от высоковольтной линии электропередачи напряжением , кВ. Высота подвеса проводов , м, стрела провеса проводов , м. Зарегистрированная величина тока , кА. Требуется определить:

1. величину индуктированного напряжения на проводах высоковольтной ЛЭП;
2. кратность перенапряжения.

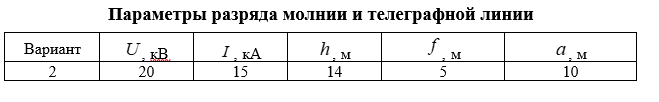

Параметры разряда молнии и телеграфной линии
Выполнить расчет молниезащиты для здания производственного назначения шириной , длиной и высотой отдельно стоящими молниеотводами с заданными типами заземлителей.
Известно удельное сопротивление грунта . По условиям электромагнитной совместимости требуется соблюдение допустимых расстояний по воздуху от молниеотводов до здания.
Требуется:

1. определить класс пожаро- или взрывоопасности здания;
2. рассчитать ожидаемое количество поражений молнией в год защищаемого объекта;
3. определить тип зон и категорию молниезащиты;
4. рассчитать допустимое расстояние по воздуху от молниеотводов до здания;
5. выбрать место расположения и тип молниеотводов на основе технико-экономического сравнения двух вариантов исполнения молниезащиты – с одиночным стержневым молниеотводом и с двойным стержневым молниеотводом;
6. рассчитать зоны защиты молниеотводов для двух вариантов исполнения молниезащиты;
7. начертить разрезы защищаемого объекта по линии расположения молниеотводов с указанием вертикальных сечений зон защиты для двух вариантов исполнения молниезащиты;
8. начертить планы защищаемого объекта с указанием горизонтальных сечений зон защиты на высоте для двух вариантов исполнения молниезащиты.

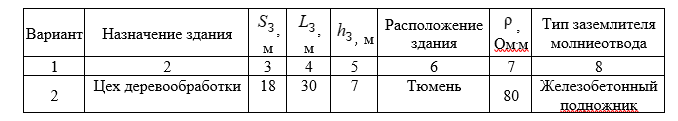

Исходные данные
