Инженерный практикум. Отчёт: «Выбор пневмораспределителя»
2.1 Описание установки…………………………………………………………………..........................5
2.2.1 Целевой интерфейс…………………………………………………………….........................….5
2.2.2 Механический интерфейс………………………………………………........................….…..6
2.2.3 Энергетический интерфейс…………………………………………………….........................8
3. Пневмораспределитель…………………………………………………………….........................….9
Повышение производительности и сокращение ручного труда невозможно без применения систем автоматического управления. При конструировании технологического оборудование необходимо тщательно изучить и продумать все возможные варианты применения систем автоматизированного или автоматического управления в данной конструкции и выбрать наиболее оптимальный из этих вариантов, как по цене, так и по сложности изготовления и эксплуатации.
Установка для испытания тензомодулей датчиков давления предназначен для проверки чувствительных элементов датчиков давления на соответствие предъявляемых к ним требованиям. Проверка производится путём косвенного определения значения сопротивлений чувствительного элемента в заданных точка давления и температуры и сравнении их с эталонными значениями.
Испытания тензомодулей (рис. 1) проводятся также с целью проверки следующих параметров чувствительного элемента:

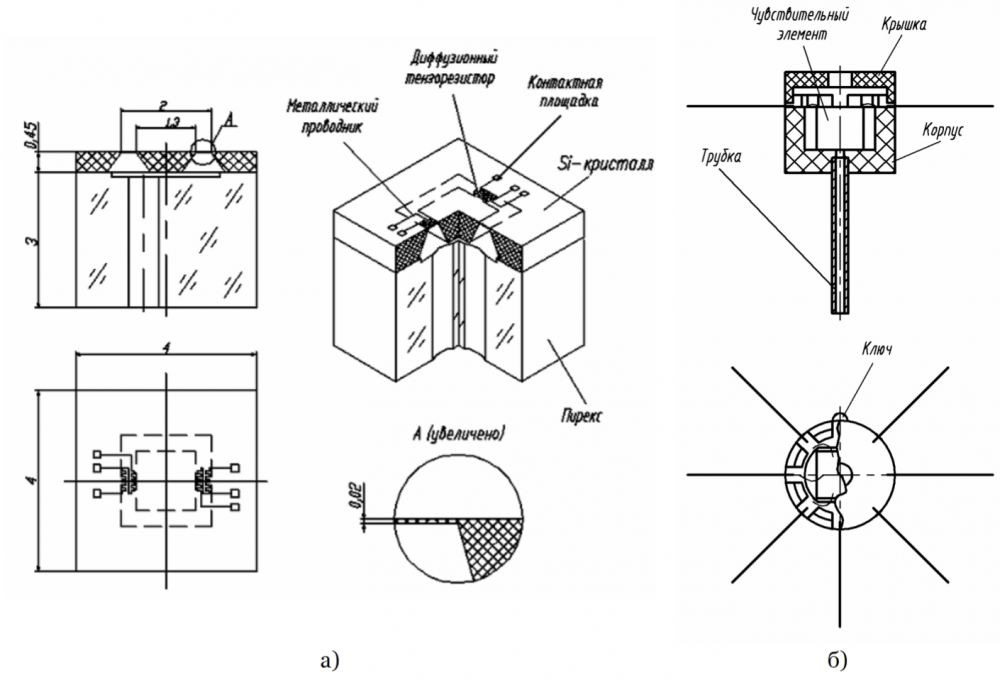

Рис 1. Чувствительный элемент и тензомодуль датчика перепада давлений

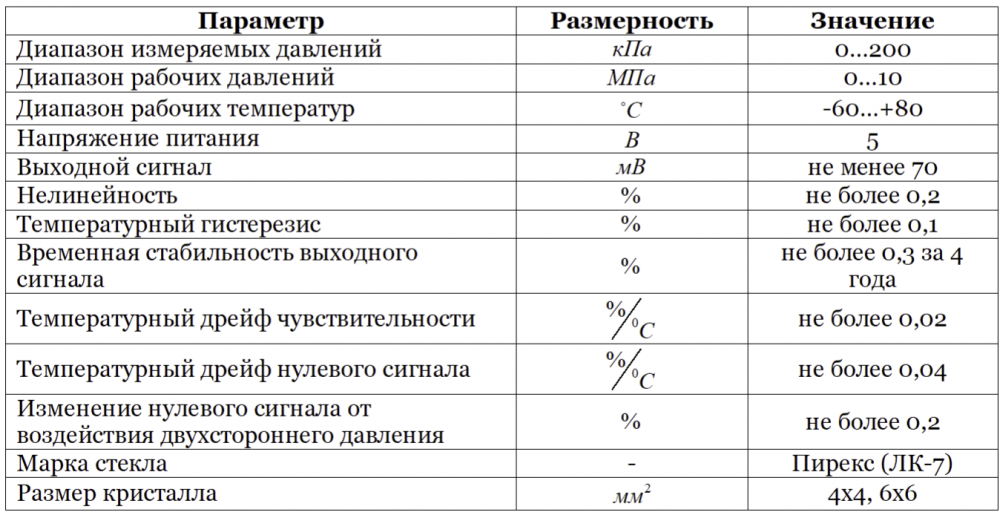

Таблица 1. Техническая характеристика чувствительного элемента
