Расчёт сопротивлений для мостов и потенциометров

КОНТРОЛЬНАЯ РАБОТА ПО ДИСЦИПЛИНЕ
«Технические измерения и приборы»
Для студентов, обучающихся по направлению подготовки бакалавров 220700 «автоматизация технологических процессов и производств»

Задание 1
Вариант 3
Варианты заданий по предпоследней цифре зачётной книжки

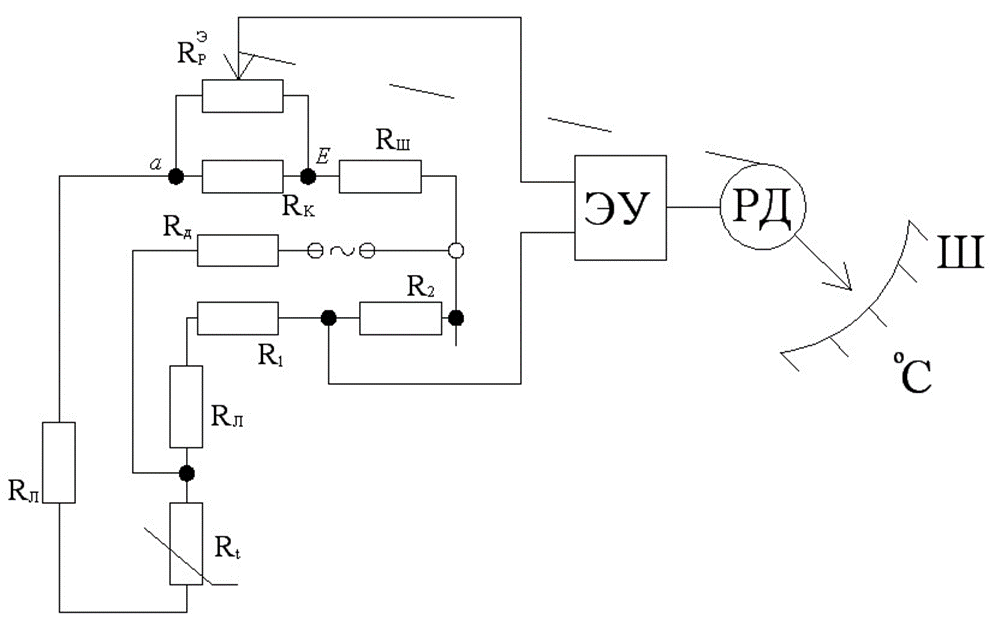

На рис.1. представлена схема автоматического равновесного моста.
Рис.1.

R^Э_Р – эквивалентное сопротивление реохорда, R^Э_Р=90 Ом;
R_Л – подгоночное сопротивление, R_Л=7, 5 Ом;
R_Д – добавочное сопротивление для установки напряжения питания схемы;
Э_У – электронный усилитель;
Р_Д – реверсивный двигатель;
Ш – шкала прибора;
Необходимо рассчитать значение сопротивления схемы R₁, R₂, R_Ш, R_К.
Диапазоны измерения температуры 0÷200 ⁰С, градуировка термометра сопротивления – 10М.

Задание 2
Вариант 6
Варианты заданий по последней цифре зачётной книжки

На рис.2. представлена схема автоматического потенциометра
Рис.2

ТП – термопара;
ЭУ – электронный усилитель;
РД – реверсивный двигатель;
Ш – шкала прибора;
R^Э_Р – эквивалентное сопротивление реохорда, R^Э_Р=90 Ом;
R_У – установочное сопротивление рабочего тока схемы;
R_К – постоянное сопротивление, R_К=509,3 Ом; I₁=3 mA, I₂=2 mA – контурные токи схемы.
Определить значение сопротивлений:
R_М – медного резистора (служит для компенсации температуры холодных
спаев);
R_б – балластное сопротивление;
R_Н – сопротивление для настройки начального значения шкалы прибора;
R_К – сопротивление для настройки конечного значения шкалы прибора;
Диапазон измерения прибора 0÷800 ⁰С, градуировка термопары ХА.Показать/скрыть дополнительное описание
