Курсовая работа: Проектирование привода к ленточному конвейеру для подачи песка в цех приготовления формовочной земли

МПУ Кафедра «Техническая механика и компьютерное моделирование» Техническое задание на курсовой проект ДМ-36 (2)

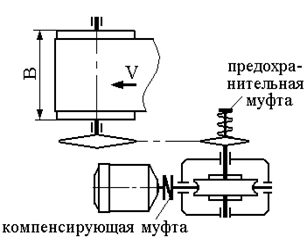

Цель: Спроектировать привод к ЛЕНТОЧНОМУ КОНВЕЙЕРУ ДЛЯ ПОДАЧИ ПЕСКА В ЦЕХ ПРИГОТОВЛЕНИЯ формовочной земли
Разработать:
Редуктор червячный;
Рабочие чертежи деталей: червяк, червячное колесо, тихоходный вал, крышку подшипника для выходного участка тихоходного вала;
Муфту предохранительную;
Приводной вал транспортера с тяговыми звездочками и опорами;
Монтажный чертеж привода.
Натяжение ветвей ленты конвейера:
ведущей – F₁=4,8 кН;
ведомой – F₂=3,2кН;
скорость ленты – V=1,5м/с;
диаметр барабана – D=0,45м;
ширина ленты – B=0,5 м;
высота центра приводного вала – H=0,7 м;
ресурс работы редуктора – L_h=16 тыс. часов.

1.1. Исходные данные
Натяжение ветвей ленты конвейера:
ведущей – F1=4,9 кН;
ведомой – F2=1,9 кН;
скорость ленты – V=1 м/с;
диаметр барабана – D=0,32 м;
ширина ленты – B=0,4 м;
высота центра приводного вала – H=0,7 м;
ресурс работы редуктора – Lh=16 тыс. часов.

Содержание
СИЛОВОЙ И КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА [1] 4
1.1. Исходные данные. 4
1.2. Подбор электродвигателя. 4
1.3. Разбивка общего передаточного числа привода по передачам.. 5
1.4. Подготовка исходных данных для расчета элементов привода. 5
РАСЧЕТ ЧЕРВЯЧНОЙ ПЕРЕДАЧИ [2] 6
1. Исходные данные для расчета червячной передачи. 6
2. Установление основных данных. 6
3. Определение допускаемых контактных напряжений. 8
4. Определение основных размеров. 8
5. Окружная скорость. 9
6. Скорость скольжения. 9
7. Уточнение КПД передачи, крутящего момента и мощности на червяке. 9
8. Силы в зацеплении. 9
9. Проверочный расчет по контактным напряжениям.. 10
10. Проверочный расчет зубьев колеса на прочность при изгибе. 11
11. Проверочный расчет тела червяка на прочность. 12
12. Тепловой расчет. 12
13. Расчёт тихоходного вала. 13
14. Расчёт шпоночного соединения на смятие. 17
15. Расчёт цепной передачи. 17
16. Подбор подшипников качения. 20
РАСЧЁТ ПРЕДОХРАНИТЕЛЬНОЙ МУФТЫ НА ВЫХОДНОМ ВАЛУ РЕДУКТОРА [3] 21
Список использованной литературы.. 23
