Курсовая работа: Проектирование кабельных сетей электрической централизации
Описание
Схематический план станции выбирается из курсового проекта
«Эксплуатационные основы проектирования схематического плана станции» в которой по номеру зачетной книжки, выбирали план станции.

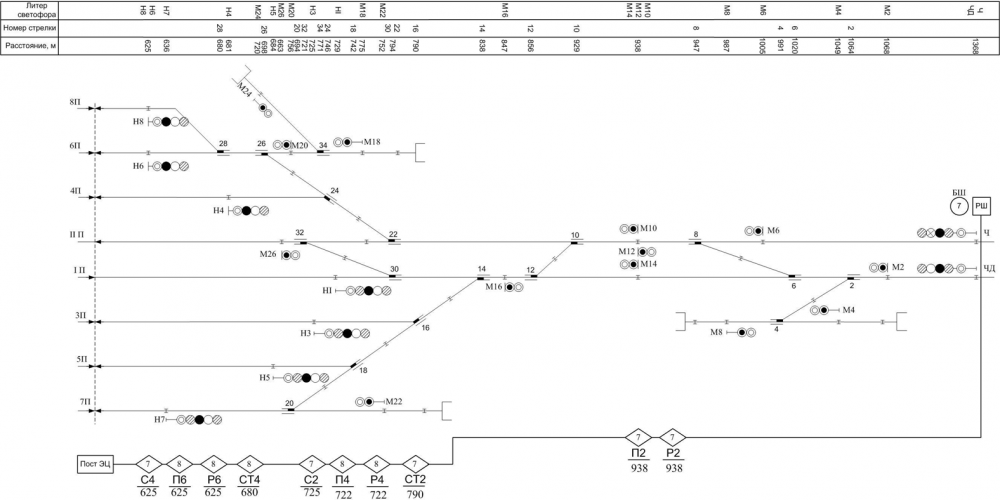

Схематический план станции (однониточный план) – является основным исходным документом для проектирования схем ЭЦ. Он выполняется без масштаба, все пути на плане изображаются прямыми одной прямой линей. На схематическом плане показываются специализация путей, расстановка светофоров и другого путевого оборудования ЭЦ, а также указывается их ординаты (рис. 1) [3, 4].
Для станции предусмотрены следующие марки крестовин стрелочных переводов: 1/11 – на стрелках, уложенных по главным путям; 1/9 – на боковых путях. На главных путях уложены рельсы тип Р65.
Данные для расчета влияния тяговой сети на станционные кабельные сети
СОДЕРЖАНИЕ
«Эксплуатационные основы проектирования схематического плана станции» в которой по номеру зачетной книжки, выбирали план станции.
Схематический план станции (однониточный план) – является основным исходным документом для проектирования схем ЭЦ. Он выполняется без масштаба, все пути на плане изображаются прямыми одной прямой линей. На схематическом плане показываются специализация путей, расстановка светофоров и другого путевого оборудования ЭЦ, а также указывается их ординаты (рис. 1) [3, 4].
Для станции предусмотрены следующие марки крестовин стрелочных переводов: 1/11 – на стрелках, уложенных по главным путям; 1/9 – на боковых путях. На главных путях уложены рельсы тип Р65.
Данные для расчета влияния тяговой сети на станционные кабельные сети
| Наименование | Вариант (последняя цифра шифра) |
| 1 | |
| Длина плеча питания тяговой сети lт, км | 60 |
| Расстояние от тяговой подстанции до начала кабельной сети заданной станции lн, км | 1,5 |
| Ток короткого замыкания контактной сети Iкз, кА | 8 |
| Проводимость грунта σ, мСм/м | 20 |
| Данные выбранные в ходе работы | |
| Длина кабеля при вводе в пост ЭЦ с расходами на ввод в помещение | 40 м |
