Задача 1: Расчет многопролетной шарнирно – стержневой системы. вариант 979
Описание

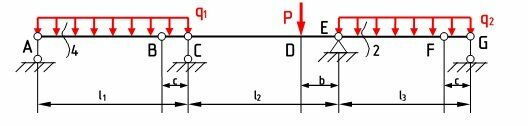

Задание. Для балки, выбранной согласно варианту, требуется:
а) построить эпюры поперечных сил (Q) и изгибающих моментов (М)аналитически;

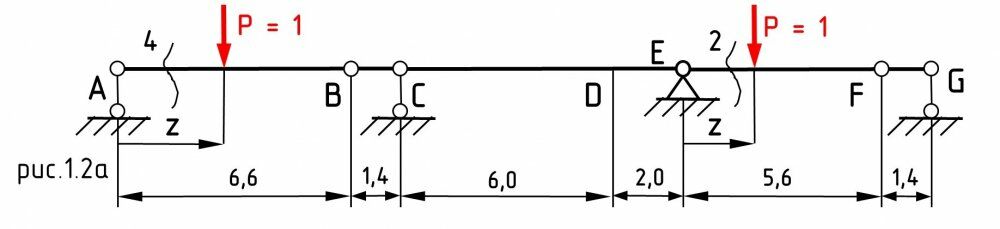

б) построить линии влияния момента М и силы Q для заданных сечений, а также линию влияния любой опорной реакции R;
в) по линиям влияния определить M, Q и R от заданной нагрузки и сверить их со значениями, полученными аналитически для заданных сечений.
Исходные данные:
l1 = 8 м; b = 2,0 м; q1 = 1,0 кН/м;
l2 = 8,0 м; а = 3,4 м; q2 = 1,0 кН/м;
l3 = 7,0 м; Р = 6,0 кН; d = 2,0 м; с = 1,4 м; № сечений – 4 и 2; № схемы – 9.
Характеристики решённой задачи
Предмет
Номер задания
Вариант
Программы
Просмотров
4
Качество
Идеальное компьютерное
Размер
369,1 Kb
Список файлов
Задача 1.docx
drawing
06 октября 2022 в 18:32
Комментарии
Нет комментариев
Стань первым, кто что-нибудь напишет!
