Задача: Расчет плоской рамы на устойчивость методом перемещений.
Описание

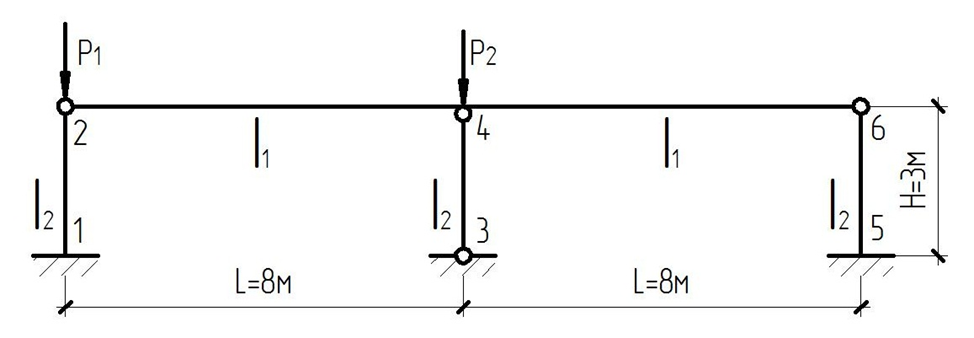

Для рамы (рис.1) с заданными размерами и нагрузкой требуется:
- Показать основную систему и неизвестные метода перемещений и построить единичные эпюры моментов с учетом сжимающих сил в стержнях;
- Определить коэффициенты системы канонических уравнений статическим способом;
- Получить трансцендентное уравнение, раскрыв и приравняв к нулю определитель системы уравнений;
- Решить полученное уравнение и определить величину критического параметра (минимальный положительный корень уравнений);
- Вычислить критические нагрузки и коэффициенты расчетной длины сжатых стержней в предположении упругой работы материала.
Исходные данные:
L=8 м
H=3 м
Р1=4Р2
I1:I2=1:4 ⇒ I2=4I1
