ДЗ: Вариант 18 - ДЗ №2 по курсу Стандартизация и ОКП

Принятое преподавателем (Михайловская М.Б.) в 2020 г домашнее задание вариант 18, по следующему заданию:

Задание №2 по курсу Стандартизация и ОКП

1. Выполнять на белых А4, на одной стороне, листы нумеровать, первый подписать.

2. Не выполнять пока то, что еще не проходили.

3. В своей папке на диске создать папку ДЗ№2 и в нее выкладывать проработки.

4. Срок выполнения первых двух задач - 8-я неделя.

Задача 1

1. Для заданных трех посадок соединений валов с отверстиями по таблицам стандартов ЕСДП:

1.1. Определить допуски и предельные отклонения по таблицам стандартов ЕСДП.

Построить схемы полей допусков соединяемых деталей – вала и отверстия в относительно большом для наглядности масштабе. На границах полей допусков проставить отклонения в микрометрах (мкм). Началом отсчета отклонений служит нулевая линия, соответствующая номинальному размеру (диаметру) соединения.

Пользуясь схемами полей и таблицами допусков (приложение1, 2), подсчитать для каждой из заданных посадок предельные величины зазоров, натягов, их средние значения в посадках и допуск зазора или натяга (допуск посадки) (см. рис.1)

1.2. Построить схемы полей допусков зазоров (натягов) для этих посадок (рис.2). Показать на них соответствующие допуски (допуск зазора, натяга ). На этой же схеме отметить средние значения зазоров (натягов) для каждой посадки, относительно которых расположить симметрично поля допусков , подсчитанные с учетом характера распределения размеров деталей в партиях, принимаемого по закону Гаусса. В этом случае

= , где - допуск на размер отверстия,

- допуск на размер вала.

1.3. Дать эскиз соединения и отдельно чертежи вала и втулки и проставить на них два варианта исполнительных размеров:

• номинальный размер с буквой положения поля допуска относительно номинального размера и числа – квалитета точности;

• номинальный размер с предельными отклонениями в миллиметрах.

1.4 Выполнить эскиз, где качественно показать контроль вала и отверстия с помощью калибров. Размеры деталей взять из любой посадки.

Задача 2.

Проверить возможность применения посадок при заданной температуре эксплуатации.

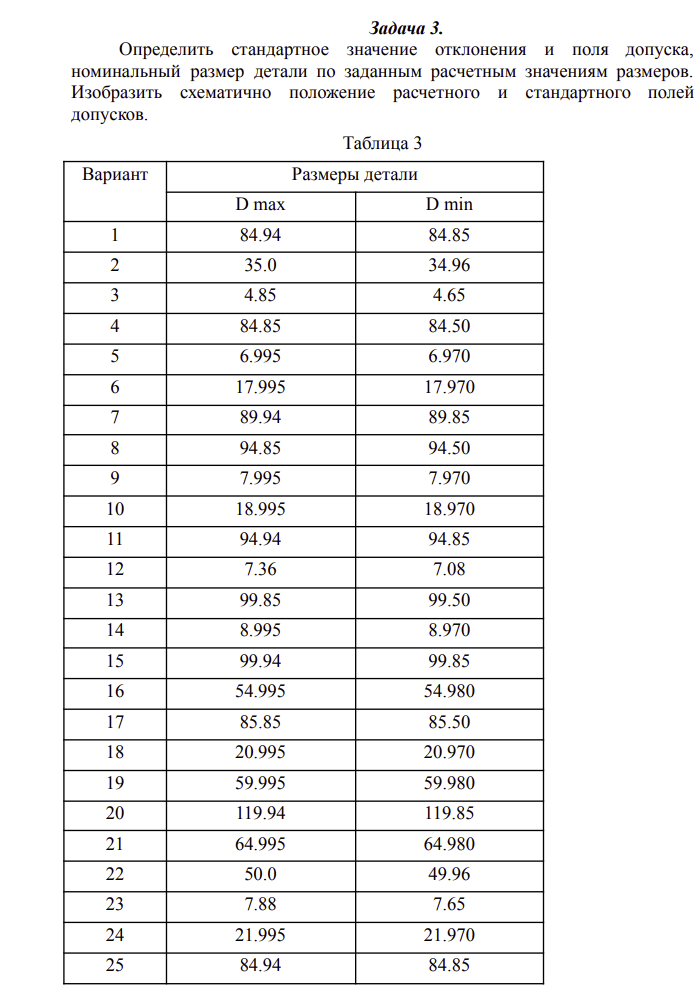

Задача 3.

Определить стандартное значение отклонения и поля допуска, номинальный размер детали по заданным расчетным значениям размеров. Изобразить схематично положение расчетного и стандартного полей допусков.
