Задача: Совместное действие изгиба и кручения

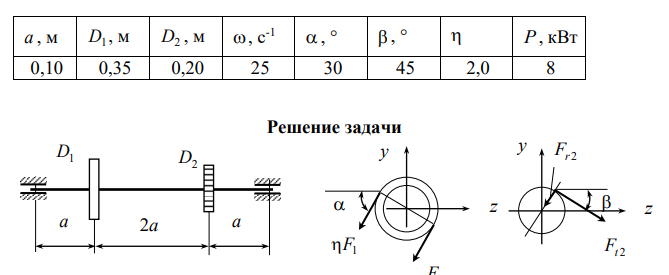

Механизм, схема которого представлена на рис. 3.8, состоит из вала, закрепленного на подшипниковых опорах, ведущего шкива диаметром D1 и ведомой прямозубой шестерни диаметром D2 . Механизм передает от электродвигателя к исполнительному звену (на схеме не показаны) мощность P . Вал вращается с угловой скоростью  . Через шкив перекинут ремень, ветви которого условно считаются параллельными друг другу. Усилие натяжения набегающей ветви в  раз больше, чем сбегающей. На шестерню действуют окружная сила Ft и радиальная Fr . Величина радиальной силы зависит от типа зацепления, при решении задачи принять Fr 4Ft  0, . Требуется определить диаметр вала, пользуясь четвертой (энергетической) теорией прочности, если [] 100МПа . Расчетный диаметр вала округлить до ближайшего большего стандартного согласно приложению 4.
